Czy CL4NX Plus zastąpi drukarkę Zebry albo Datamaxa bez zmian w systemie?

Zwykle tak. Drukarka sama rozpoznaje, w jakim języku przychodzi zadanie: obok własnego SBPL obsługuje emulacje SZPL (Zebra ZPL), SDPL (Datamax DPL), SIPL (Intermec IPL), STCL (Toshiba TEC) i SEPL (Eltron EPL). Szablony przygotowane pod starą drukarkę najczęściej drukują się bez przepisywania. Przed wymianą całej floty warto sprawdzić to na realnych etykietach — chętnie pomożemy w teście.

Po co zegar RTC w wersji WWCLP122ZNAREU?

Zegar czasu rzeczywistego pozwala drukarce samodzielnie wstawić na etykietę bieżącą datę i godzinę albo wyliczyć datę przydatności, bez pobierania czasu z komputera. Ma to znaczenie przy etykietach spożywczych i partiach produkcyjnych, zwłaszcza gdy drukarka pracuje w trybie AEP, bez podłączonego PC. Zegar jest też dostępny jako opcja do pozostałych konfiguracji.

Czy wersję bez Wi-Fi da się później doposażyć?

Tak. Moduł sieci bezprzewodowej (dwuzakresowe Wi-Fi 802.11 a/b/g/n/ac z Wi-Fi Direct) jest w karcie katalogowej na liście opcji, podobnie jak gilotyna, dyspenser, zegar RTC i RFID. Standardowo każda konfiguracja ma Ethernet, USB, RS-232, port równoległy i NFC, więc do pracy na stanowisku z kablem sieciowym moduł nie jest potrzebny.

Application Enabled Printing to aplikacje uruchamiane na samej drukarce. Można do niej podłączyć skaner kodów, klawiaturę numeryczną albo wagę i drukować etykiety bez komputera — operator skanuje lub wpisuje dane, a ekran prowadzi go krok po kroku. AEP ułatwia też współpracę ze sterownikami PLC na liniach produkcyjnych.

Czy karta katalogowa jest po polsku?

Tak — SATO publikuje polską kartę katalogową CL4NX Plus i to ją udostępniamy do pobrania. Pełną specyfikację przepisaliśmy też do tabeli powyżej, żeby dało się ją przeszukać i porównać z innymi drukarkami.

Katalog / Drukarki etykiet / SATO CL4NX Plus

SATO · CL4NX Plus Dostępny

SATO CL4NX Plus

Q: Odrywanie, gilotyna czy dyspenser?

Odrywanie to wersja podstawowa — etykieta zostaje na podkładzie, a operator odrywa ją o krawędź. Gilotyna odcina etykiety lub przywieszki, co przydaje się przy materiałach tekstylnych, biletach i etykietach bezpodkładowych. Dyspenser oddziela etykietę od podkładu i podaje ją gotową do naklejenia, a podkład nawija w środku — to wybór do ręcznego etykietowania przy linii. Wersja z dyspenserem obsługuje etykiety od 10 mm długości.

Przemysłowa drukarka etykiet 4 cale — 355 mm/s także przy 305 dpi

355 mm/s przy 305 dpi203 · 305 · 609 dpiRolka 265 mm · taśma 600 mEmulacja ZPL, DPL, IPL

Prędkość

355 mm/s

przy 203 i 305 dpi

Rozdzielczość

do 609 dpi

trzy warianty głowicy

Szerokość druku

104 mm

nośnik 22–128 mm

Nośnik

Rolka 265 mm

taśma do 600 m

Karta katalogowa

SATO CL4NX Plus

Czterocalowa drukarka przemysłowa do miejsc, w których etykiety idą seriami: wysyłka, produkcja, przyjęcia, zaplecze sklepu. Przy 203 i 305 dpi drukuje z tą samą prędkością 355 mm/s, więc wyższa rozdzielczość nie spowalnia stanowiska. Trzecia głowica, 609 dpi, służy do mikroetykiet na płytki drukowane i drobne podzespoły. Mieści rolkę etykiet o średnicy 265 mm i taśmę do 600 m, a obok własnego języka SBPL sama rozpoznaje polecenia w językach drukarek innych marek — ZPL, DPL, IPL, TCL i EPL — co ułatwia wymianę starej floty bez przepisywania szablonów.

02 Galeria

Obejrzyj z każdej strony

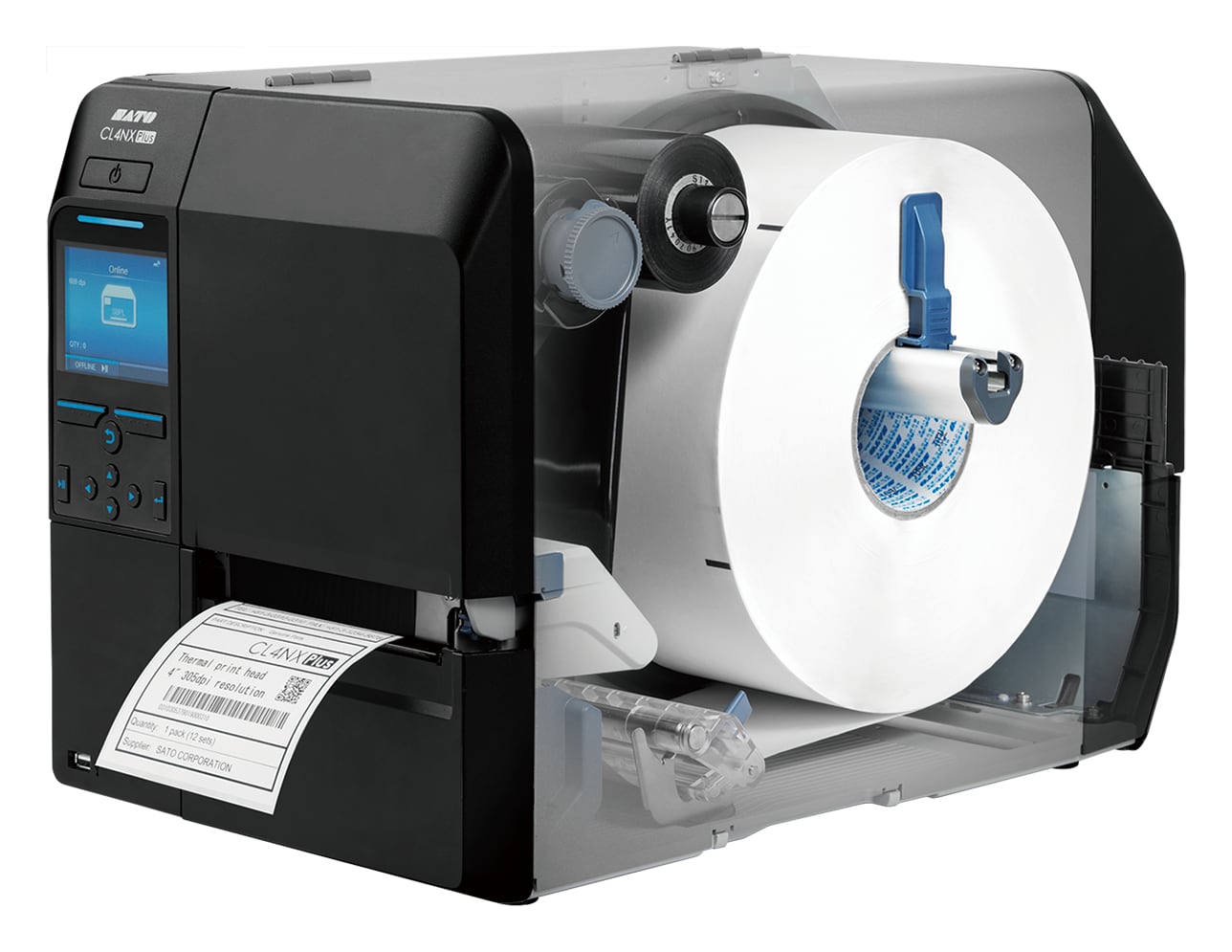

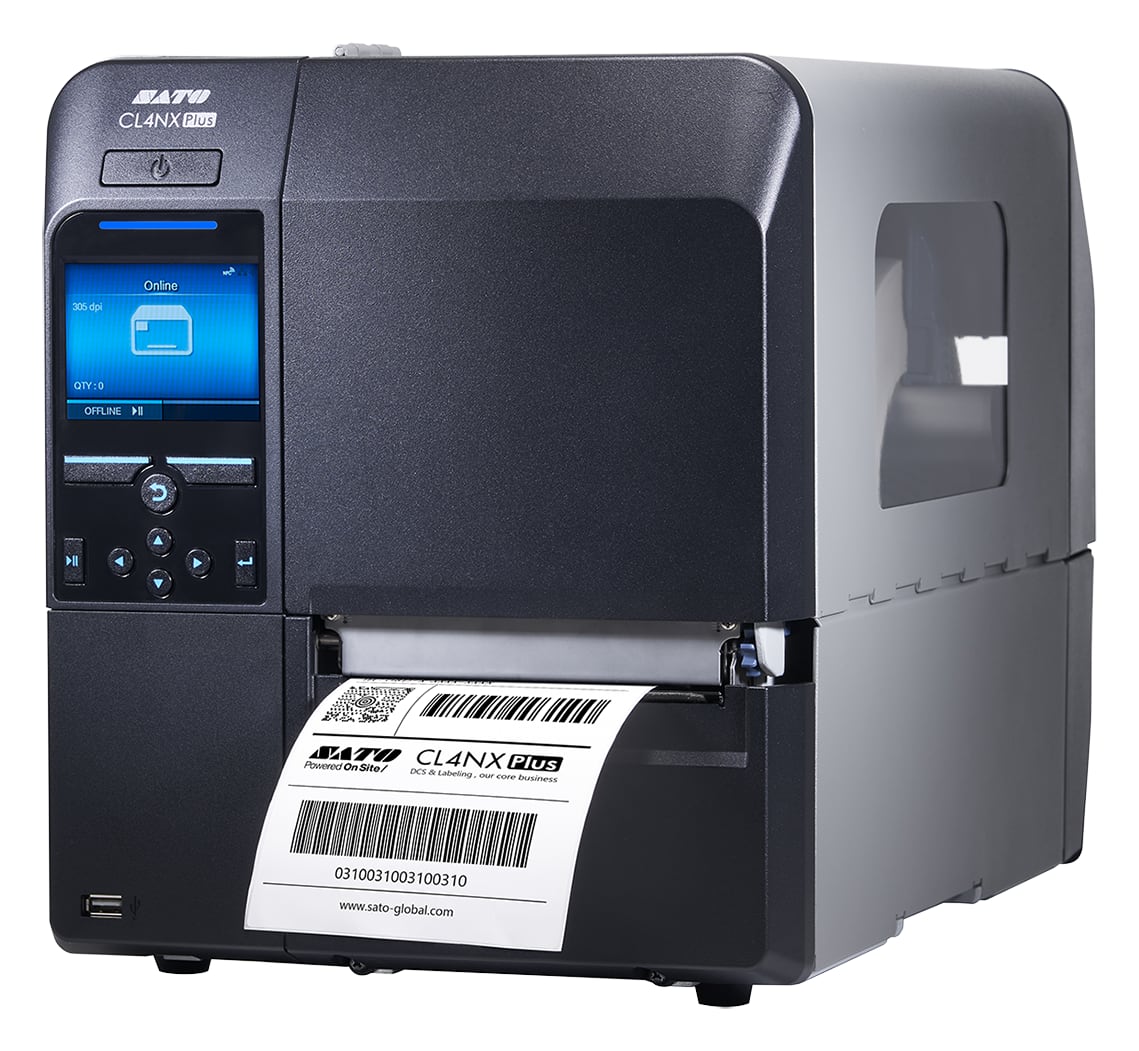

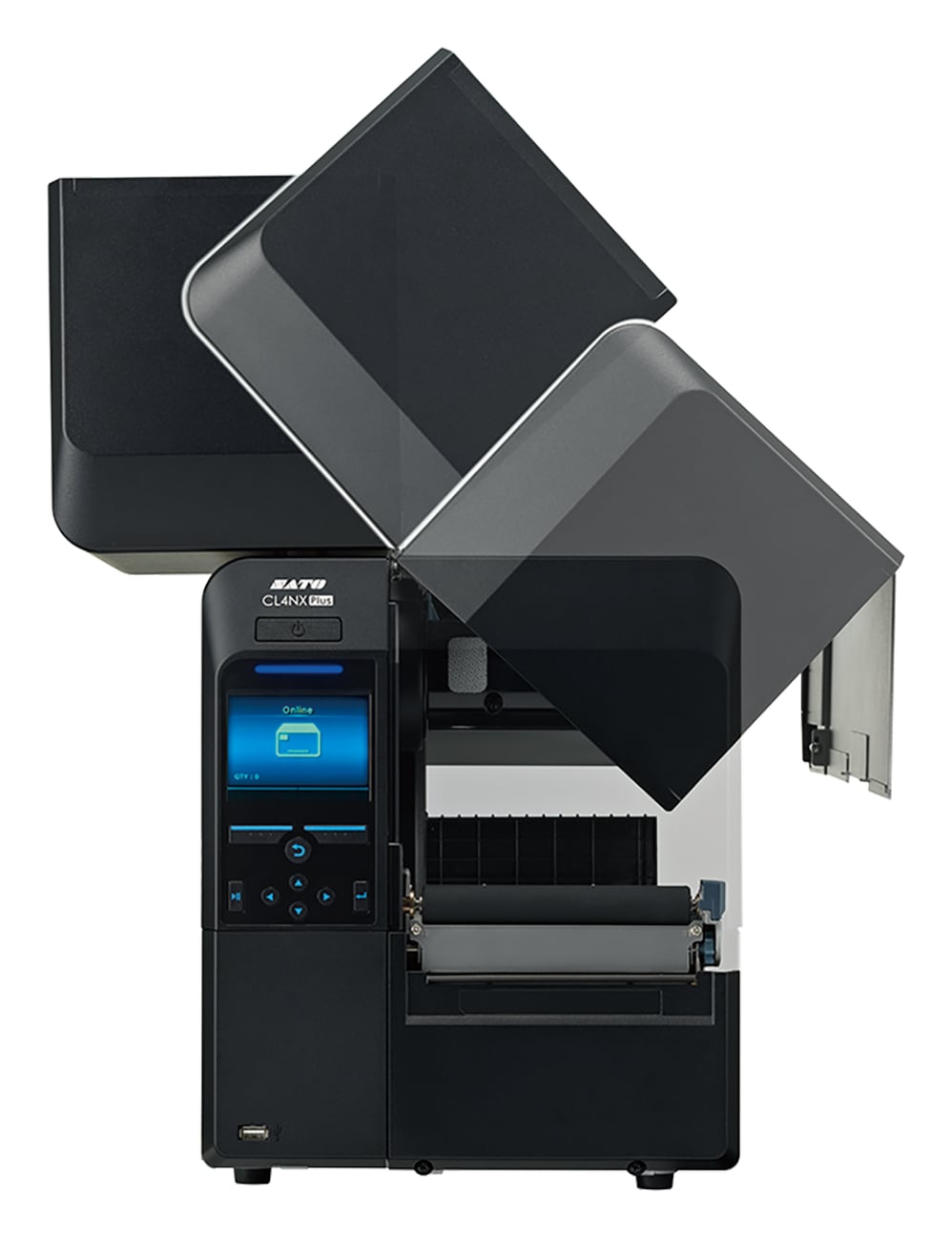

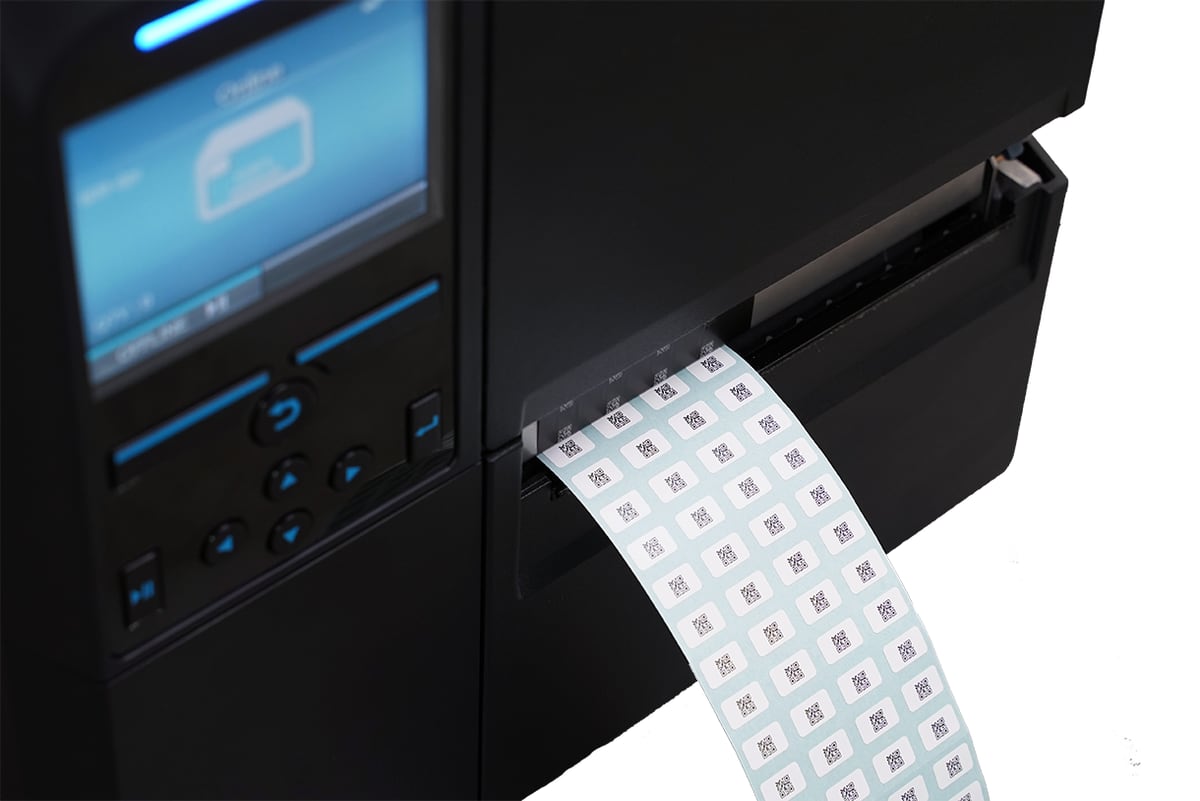

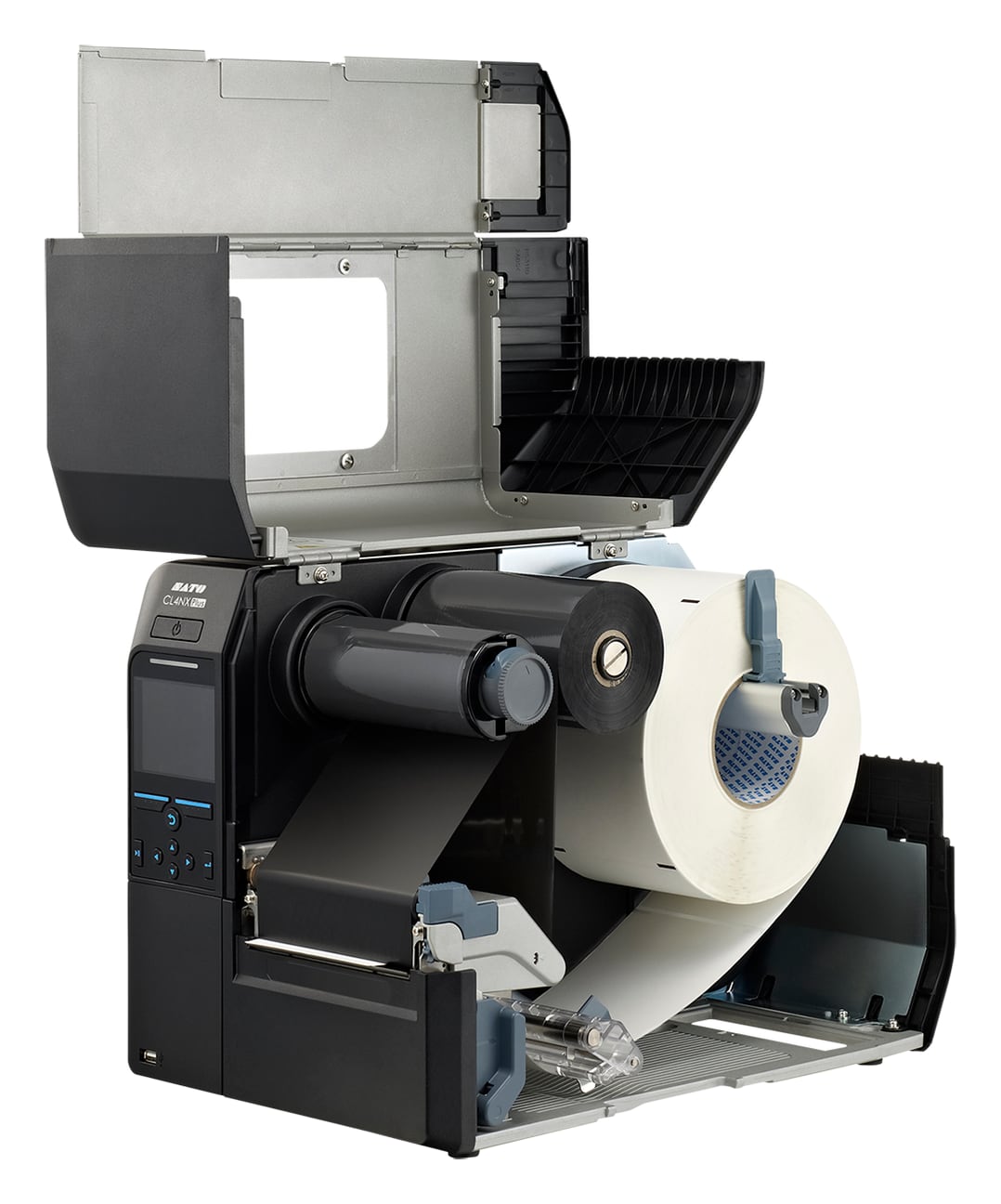

Rendery producenta: CL4NX Plus z przodu i pod kątem, z boku z rolką nośnika, z otwartą pokrywą i mechanizmem drukującym oraz przy druku mikroetykiet.

SATO

01 / 07

CL4NX Plus z przodu — kolorowy wyświetlacz 3,5 cala i etykieta w szczelinie wydruku

03 Kluczowe korzyści

Dlaczego CL4NX Plus

Cztery rzeczy, które decydują o wyborze: prędkość w wyższej rozdzielczości, zapas nośnika, zgodność z językami innych drukarek i łatwa obsługa.

Wyższa rozdzielczość bez zwalniania

W większości drukarek przemysłowych przejście z 203 na 300 dpi oznacza niższą prędkość maksymalną. CL4NX Plus drukuje 355 mm/s w obu rozdzielczościach, więc ostrzejszy kod 2D i drobniejszy tekst nie wydłużają kolejki przy stanowisku pakowania. Głowica 609 dpi zwalnia do 152 mm/s, ale drukuje czytelne mikroetykiety na płytki i podzespoły.

355 mm/sprzy 203 i 305 dpi

Rolka 265 mm i taśma 600 metrów

Drukarka mieści rolkę etykiet o średnicy do 265 mm na gilzie 76 albo 101 mm i taśmę do 600 m. Przy druku ciągłym to mniej przerw na wymianę nośnika w ciągu zmiany. Nawój etykiet i taśmy może być na zewnątrz albo do wewnątrz — bez przestawiania czegokolwiek w drukarce.

600 mtaśmy na jednej rolce

Rozumie języki drukarek innych marek

Obok własnego języka SBPL drukarka automatycznie rozpoznaje polecenia w emulacjach SZPL, SDPL, SIPL, STCL i SEPL — czyli w językach drukarek Zebra, Datamax, Intermec, Toshiba TEC i Eltron. Etykiety przygotowane pod starą drukarkę zwykle drukują się bez zmian w systemie, a flotę można wymieniać stopniowo.

5 emulacjiwykrywanych automatycznie

Obsługa bez narzędzi i z podpowiedzią na ekranie

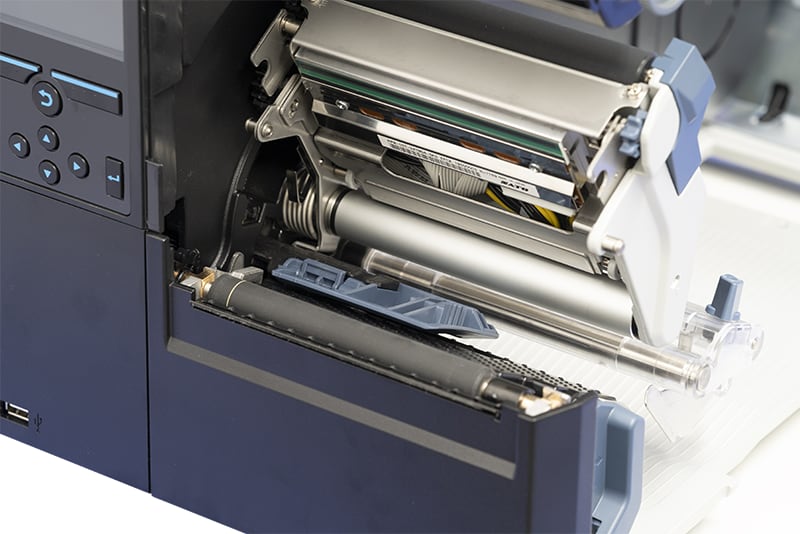

Głowicę i wałek dociskowy wymienia się bez narzędzi, a wałek PureLine ma wskaźnik zużycia, więc widać, kiedy go wymienić, zanim pogorszy się wydruk. Na kolorowym wyświetlaczu jest 18 filmów instruktażowych — od zakładania nośnika po czyszczenie głowicy. Chmurowa usługa SATO Online Services pozwala monitorować stan drukarek w wielu lokalizacjach.

18filmów instruktażowych na ekranie

Stanowisko pakowania i wysyłkiProdukcja i mikroetykiety na elektronikęZaplecze sklepu i ponowne etykietowanieLogistyka i etykiety zgodne z GS1Druk i kodowanie RFID (opcja)

04 Dane techniczne

Pełna specyfikacja

Parametry przepisane z oficjalnej polskiej karty katalogowej SATO — druk, nośnik i taśma, łączność, oprogramowanie, wymiary i opcje.

Informacje ogólne

Producent: SATO
Model: CL4NX Plus
Typ: Przemysłowa drukarka etykiet 4", termiczna i termotransferowa
Tryby pracy: Druk ciągły, odrywanie, gilotyna, dyspenser, etykiety bezpodkładowe (linerless)
Procesor: Dwa procesory 800 MHz — jeden z systemem Linux, drugi z systemem ITRON
Pamięć: Procesor 1: 2 GB ROM, 256 MB RAM; procesor 2: 4 MB ROM, 64 MB RAM; do 100 MB na czcionki, grafiki i formaty
Wyświetlacz: Kolorowy LCD TFT 3,5" (320 × 240), menu w 31 językach

Wymiary, zasilanie i środowisko

Wymiary (szer. × gł. × wys.): 271 × 457 × 321 mm
Masa: 15,1 kg
Zasilanie: Zasilacz wewnętrzny AC 100–240 V ±10%, 50/60 Hz
Temperatura pracy: 0–40 °C, wilgotność 30–80% bez kondensacji
Praca z etykietami bezpodkładowymi: 5–35 °C, wilgotność 30–75% bez kondensacji
Przechowywanie: −20 do 60 °C, wilgotność 30–90% bez kondensacji

Parametry druku

Metoda druku: Termiczna i termotransferowa
Rozdzielczości: 203 dpi (8 pkt/mm), 305 dpi (12 pkt/mm), 609 dpi (24 pkt/mm)
Prędkość maksymalna: 355 mm/s (14 ips) przy 203 i 305 dpi · 152 mm/s (6 ips) przy 609 dpi
Szerokość druku: 104 mm
Maksymalna długość druku: 2500 mm przy 203 dpi · 1500 mm przy 305 dpi · 400 mm przy 609 dpi
Obrót druku: 0°, 90°, 180°, 270°

Nośnik i taśma

Rodzaje nośnika: Etykiety z podkładem w rolce albo składance (fan-fold), nośnik ciągły, syntetyczny, etykiety bezpodkładowe
Szerokość etykiety: 22–128 mm (odrywanie, gilotyna, dyspenser)
Długość etykiety — druk ciągły: 6–2497 mm przy 203 dpi · 6–1497 mm przy 305 dpi · 6–397 mm przy 609 dpi
Długość etykiety — odrywanie i gilotyna: 17–2497 mm przy 203 dpi · 17–1497 mm przy 305 dpi · 17–397 mm przy 609 dpi
Długość etykiety — dyspenser: 10–397 mm
Grubość nośnika: 0,060–0,268 mm
Średnica rolki: Do 265 mm; gilza 76 mm lub 101 mm; nawój na zewnątrz lub do wewnątrz bez przestawiania
Czujniki nośnika: Odbiciowy (znacznik I-mark) i transmisyjny
Taśma: Do 600 m (450 m przy szerokości 39,5 mm); średnica rolki do 90 mm; szerokość 39,5–128 mm; gilza 25,4 mm; nawój na zewnątrz lub do wewnątrz

Łączność

Interfejsy standardowe: USB 2.0 (typ A i B), RS-232C, IEEE 1284, EXT, NFC, Ethernet IPv4/IPv6
Protokoły sieciowe: TCP/IP, LPR, FTP, SNMPv3, NTP, HTTP, HTTPS, DHCPv4, DHCPv6, bezstanowa autokonfiguracja IPv6
Wi-Fi (opcja): IEEE 802.11 a/b/g/n/ac, 2,4 i 5 GHz, certyfikat Wi-Fi, Wi-Fi Direct; WEP, WPA, WPA2, Dynamic WEP
Bluetooth: Wersja 3.0 — w wybranych konfiguracjach

Oprogramowanie, czcionki i kody

Język drukarki: SBPL (SATO Barcode Printer Language)
Emulacje (wykrywane automatycznie): SZPL, SDPL, SIPL, STCL, SEPL
Czcionki: 17 czcionek bitmapowych (w tym OCR-A i OCR-B), 30 skalowalnych czcionek SATO, 2 czcionki wektorowe
Kodowanie znaków: Łacińskie i ogólnoeuropejskie strony kodowe (WGL4), GB18030, KSX1001, BIG5, JIS, Shift-JIS, UTF-8 i UTF-16BE
Kody 1D: UPC-A/E, EAN-13/8, Code 39, Code 93, Code 128, GS1-128, Codabar, ITF, Industrial i Matrix 2 of 5, MSI, POSTNET, GS1 DataBar (wszystkie odmiany) i inne
Kody 2D: QR, Micro QR, GS1 QR, PDF417, Micro PDF, MaxiCode, Data Matrix (ECC200), GS1 Data Matrix, Aztec, symbole złożone
Funkcje dodatkowe: Druk mikroetykiet, Application Enabled Printing (AEP), SATO Online Services, 18 filmów instruktażowych na wyświetlaczu, automatyczne przełączanie interfejsów, kopiowanie ustawień przez pamięć USB
Autodiagnostyka: Kontrola głowicy, czujnik końca nośnika i końca taśmy, czujnik podniesienia głowicy, wydruk testowy

Opcje

Obsługa nośnika: Gilotyna, gilotyna do etykiet bezpodkładowych, gilotyna rotacyjna, dyspenser z wbudowanym nawijakiem podkładu, nawijak zewnętrzny
Pozostałe: Moduł sieci bezprzewodowej, zegar czasu rzeczywistego (RTC), RFID, stanowisko kontroli kodów kreskowych, obudowa zewnętrzna

Karta katalogowa CL4NX Plus (PDF, polski)2,1 MB

05 Warianty

Trzy sposoby wydawania etykiety

Wersja z odrywaniem, z gilotyną albo z dyspenserem i nawijakiem podkładu.

Odrywanie, gilotyna czy dyspenser

Jedna drukarka, trzy sposoby wydawania etykiety

Odrywanie

Wersja podstawowa

Etykieta wychodzi na podkładzie i jest odrywana o krawędź. Najprostsza konfiguracja, dostępna we wszystkich trzech rozdzielczościach — także jako druk ciągły, np. długich etykiet transportowych.

Etykiety wysyłkowe i magazynowe

Z gilotyną

Cięcie etykiet

Wbudowany nóż odcina każdą etykietę albo pakiet po wydruku. Sprawdza się przy przywieszkach i materiałach bez podkładu z wykrojem. W ofercie jest też gilotyna do etykiet bezpodkładowych (linerless) i gilotyna rotacyjna.

Przywieszki, etykiety tekstylne, seria

Z dyspenserem

Etykieta gotowa do naklejenia

Drukarka oddziela etykietę od podkładu i podaje ją operatorowi, a podkład nawija na wbudowany nawijak. Obsługuje etykiety od 10 mm długości. Wariant WWCLP122ZNAREU ma dodatkowo zegar RTC do nadruku daty i godziny.

Etykietowanie ręczne przy linii

06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Part numbery CL4NX Plus — rozdzielczość, obsługa nośnika i łączność bezprzewodowa. Numer katalogowy dodaj do zapytania.

Rozdzielczość

Obsługa nośnika

Łączność bezprzewodowa

Part number	Rozdzielczość	Obsługa nośnika	Interfejsy	Dodatki
WWCLP102NEUPopularny	203 dpi	Odrywanie	Ethernet · USB · RS-232 · LPT · NFC	—
WWCLP100NEUPopularny	203 dpi	Odrywanie	Ethernet · USB · RS-232 · LPT · NFC · Bluetooth	—
WWCLP102ZWANEU	203 dpi	Odrywanie	Ethernet · USB · RS-232 · LPT · NFC · Wi-Fi	—
WWCLP112ZNANEUPopularny	203 dpi	Gilotyna	Ethernet · USB · RS-232 · LPT · NFC	—
WWCLP122ZNAREU	203 dpi	Dyspenser z nawijakiem	Ethernet · USB · RS-232 · LPT · NFC	Zegar RTC
WWCLP202NEUPopularny	305 dpi	Odrywanie	Ethernet · USB · RS-232 · LPT · NFC	—
WWCLP212ZNANEU	305 dpi	Gilotyna	Ethernet · USB · RS-232 · LPT · NFC	—
WWCLP302NEU	609 dpi	Odrywanie	Ethernet · USB · RS-232 · LPT · NFC	—
Brak konfiguracji dla wybranych filtrów. Skontaktuj się z nami — skompletujemy ją na zamówienie.

Nie widzisz swojej konfiguracji? CL4NX Plus zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.

07 Akcesoria

Skompletuj zestaw

Moduły obsługi nośnika: dyspenser z nawijakiem, gilotyna do etykiet bezpodkładowych i gilotyna rotacyjna.

Obsługa nośnika

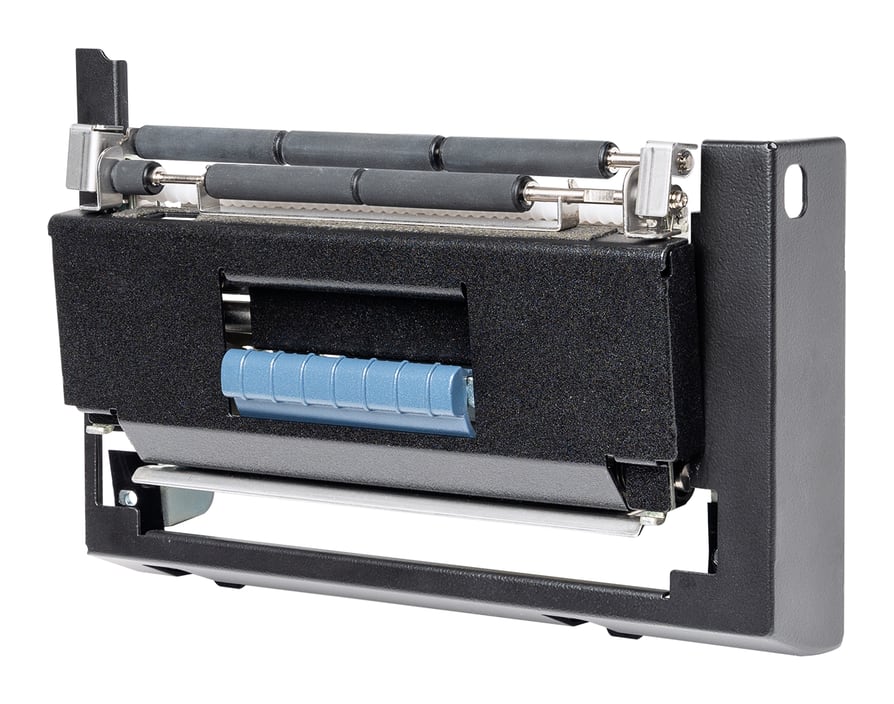

Dyspenser z nawijakiem podkładu

Oddziela wydrukowaną etykietę od podkładu i podaje ją operatorowi, a pusty podkład nawija wewnątrz drukarki. Do ręcznego etykietowania przy linii i stanowisku pakowania.

Obsługa nośnika

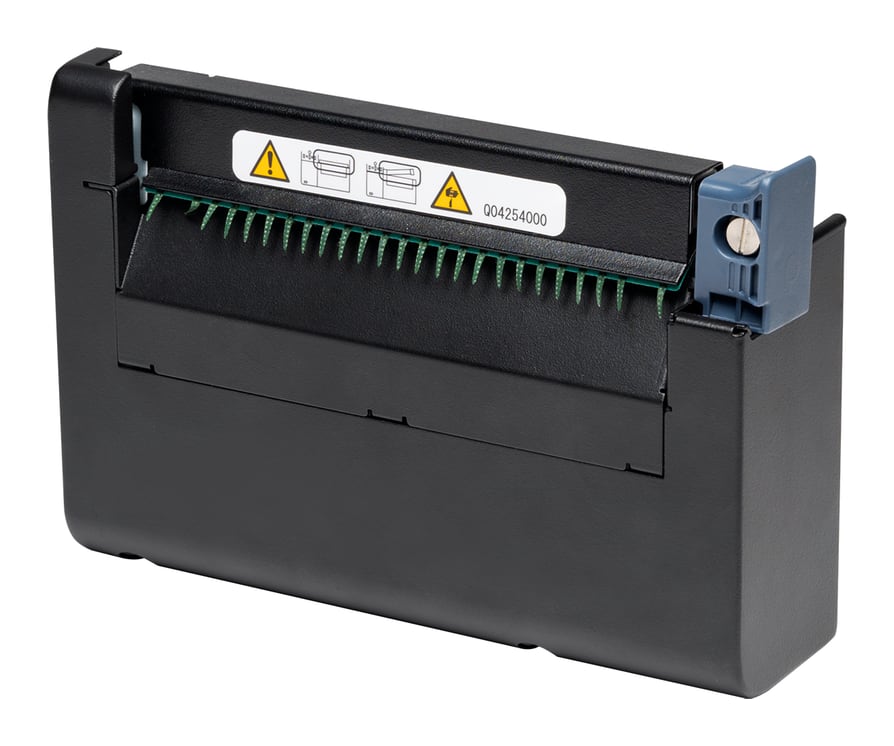

Gilotyna do etykiet bezpodkładowych

Nóż przystosowany do etykiet linerless — bez podkładu, czyli bez odpadu i z większą liczbą etykiet na rolce tej samej średnicy. W tym trybie drukarka pracuje w zakresie 5–35 °C.

Obsługa nośnika

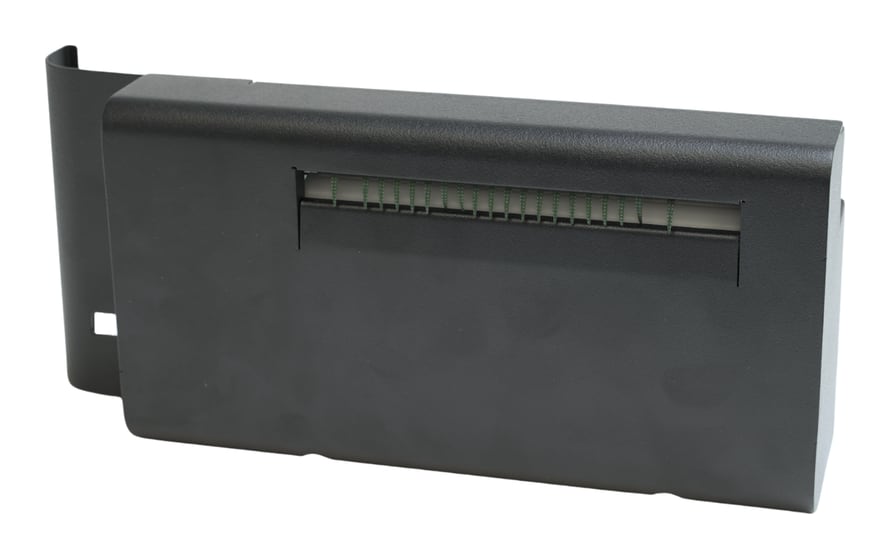

Gilotyna rotacyjna

Nóż obrotowy do intensywnego cięcia przywieszek i etykiet — alternatywa dla gilotyny standardowej przy dużej liczbie cięć na zmianę.

10 Najczęstsze pytania

Dobór konfiguracji

Najczęstsze pytania przy wyborze CL4NX Plus — od rozdzielczości po zgodność z istniejącymi szablonami etykiet.

203 dpi wystarcza do etykiet wysyłkowych, adresowych i kodów EAN. 305 dpi warto wziąć, gdy na etykiecie jest dużo drobnego tekstu albo kod 2D — w CL4NX Plus nie płaci się za to prędkością, bo obie rozdzielczości drukują do 355 mm/s. 609 dpi to głowica do mikroetykiet na elektronikę i drobne części; tu prędkość spada do 152 mm/s, a maksymalna długość etykiety do 400 mm.
