Honeywell HF810 Czytnik, którego nikt nie trzyma w ręce: przykręca się go nad taśmociągiem, przy stanowisku montażowym albo w sortowni i pracuje bez operatora. HF810 ma matrycę 0,5 megapiksela, HF811 dwa megapiksele — poza tym są identyczne. Obie wersje mają dedykowany algorytm dekodowania DPM, czyli odczytują oznaczenia wytrawiane i wybijane bezpośrednio w metalu, których zwykły czytnik nie widzi. Do sieci wpina się przez RS-232, RS-485 albo TCP/IP z obsługą protokołów przemysłowych: Profinet, EtherNet/IP i Modbus TCP. Obudowa 70 × 55 × 45 milimetrów waży 180 gramów i ma szczelność IP65. Konfigurację przyspiesza funkcja Autotune, która dobiera parametry odczytu jednym naciśnięciem. Producent daje trzy lata gwarancji.

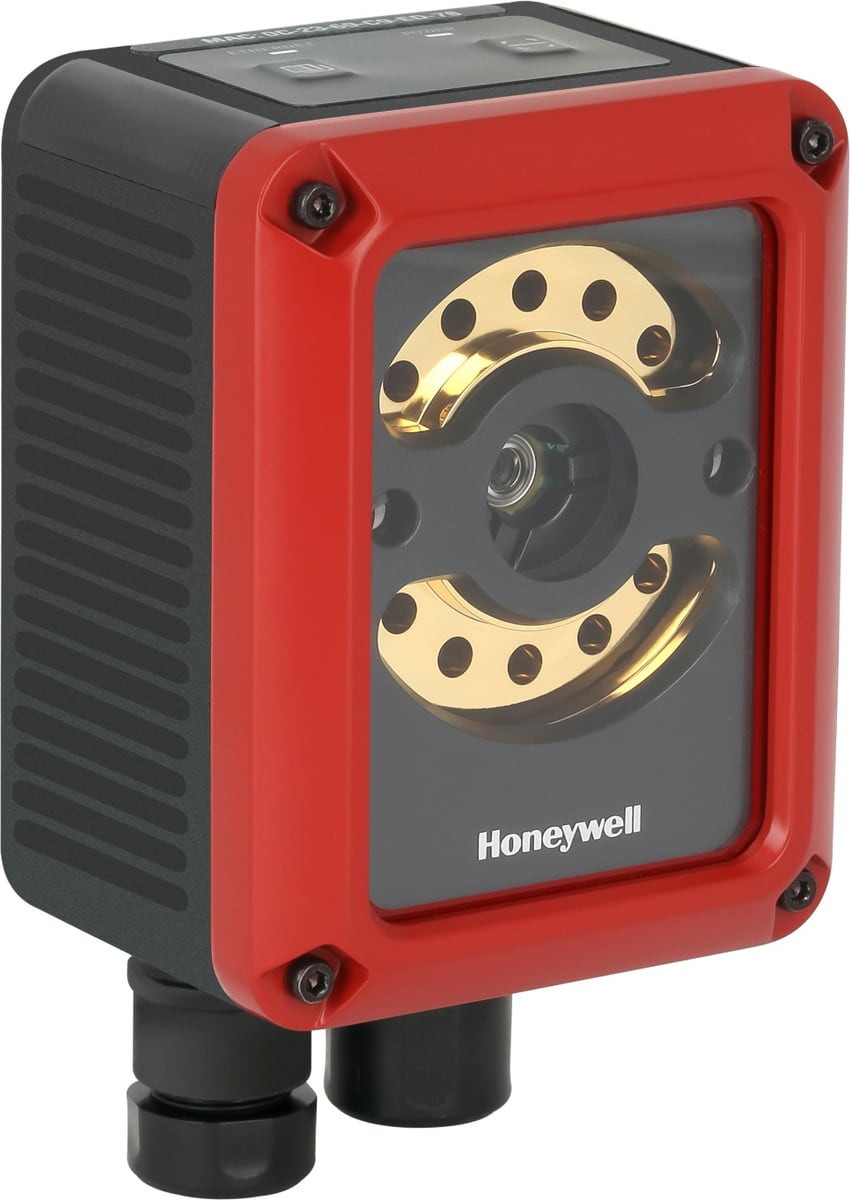

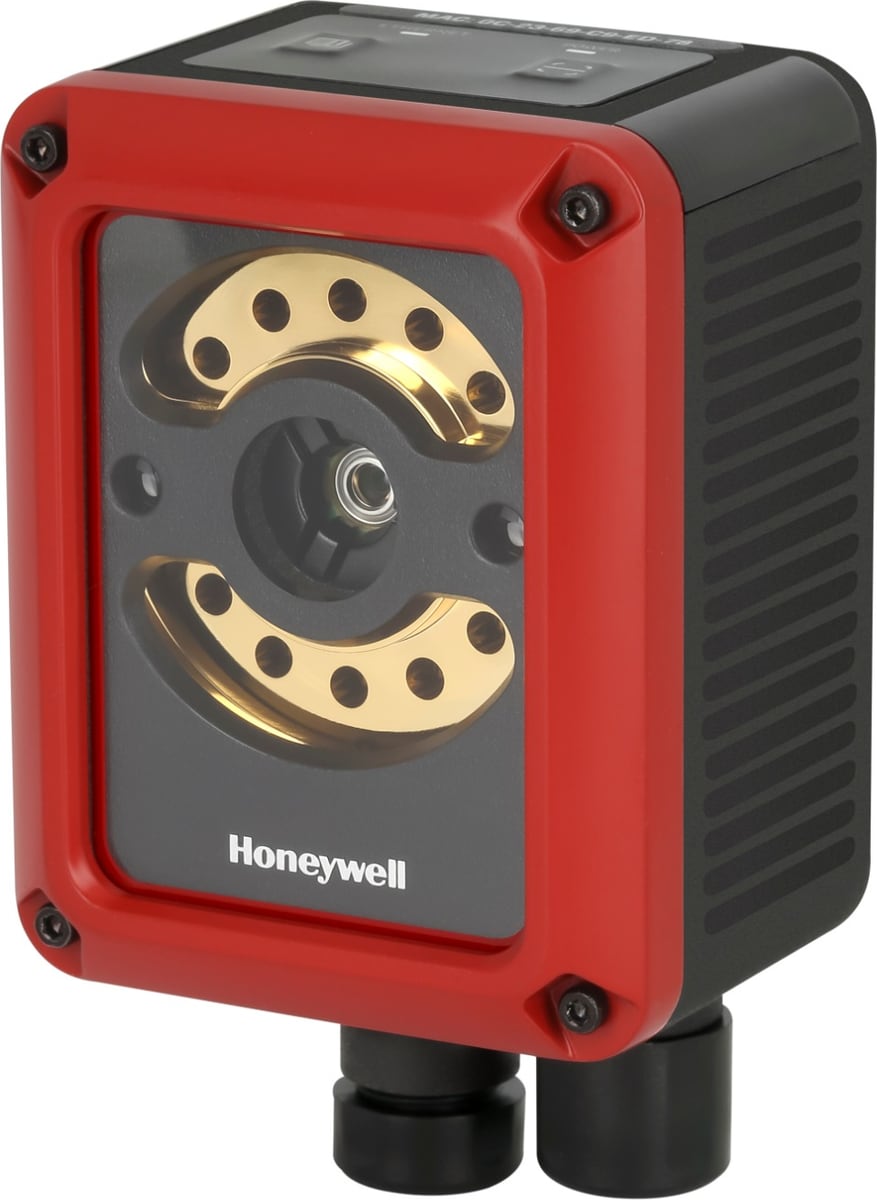

Rendery producenta: przód z pierścieniem doświetlenia, ujęcia pod kątem, tył z gniazdami i komplet przewodów.

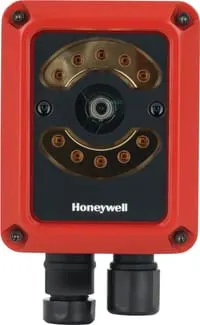

HF810 — przód z pierścieniem doświetlenia Cztery rzeczy, które decydują o ich przydatności na linii: odczyt DPM, protokoły przemysłowe, automatyczne strojenie i rozmiar obudowy.
Dedykowany algorytm DPM czyta oznaczenia nanoszone bezpośrednio na część: wytrawiane laserowo, wybijane igłą, grawerowane. Takiego kodu nie widzi zwykły czytnik, bo nie ma kontrastu druku — jest tylko różnica w fakturze powierzchni. To standard w motoryzacji, lotnictwie i produkcji podzespołów, gdzie etykieta nie przetrwałaby procesu.
Poza RS-232 i RS-485 czytnik obsługuje TCP/IP z protokołami przemysłowymi: Profinet, EtherNet/IP i Modbus TCP. To znaczy, że rozmawia bezpośrednio ze sterownikiem linii, bez komputera pośredniczącego. Wejścia i wyjścia pozwalają podpiąć zewnętrzny wyzwalacz i doświetlenie pomocnicze.
Ustawianie czytnika stacjonarnego zwykle oznacza godziny prób z ekspozycją, ostrością i doświetleniem. Funkcja Autotune dobiera te parametry jednym naciśnięciem, a narzędzie DataMax Plus prowadzi przez resztę konfiguracji. Przy uruchamianiu kilku stanowisk to różnica liczona w dniach.
Obudowa 70 × 55 × 45 milimetrów waży 180 gramów, więc mieści się tam, gdzie nie ma miejsca na większy czytnik — przy ciasnej ramie taśmociągu albo na wysięgniku. Szczelność IP65 chroni przed pyłem i strugą wody, a zakres pracy od 0 do 50 °C obejmuje typową halę produkcyjną.
Parametry przepisane z oficjalnej karty katalogowej Honeywell HF810 i HF811 (Rev A, 10/22). Karta w oryginale jest po angielsku — link do pobrania niżej.
HF810 z matrycą 0,5 Mpix, HF811 z matrycą 2 Mpix oraz wersja z polem szerokokątnym, dostępna w obu.
Rozdzielczość wystarczająca do etykiet i kodów DPM średniej wielkości przy standardowych odległościach montażu. Tańszy wariant — domyślny wybór, gdy kod nie jest wyjątkowo drobny.
Czterokrotnie większa matryca: albo drobniejszy kod z tej samej odległości, albo ten sam kod z większego dystansu i szersze pole obserwacji. Wybór, gdy oznaczenie jest małe albo czytnik musi wisieć dalej.
Optyka o szerszym kącie: 39° w poziomie i 22° w pionie zamiast 20° i 11°. Do stanowisk, gdzie czytnik trzeba zamontować blisko, a mimo to objąć szeroki pas taśmy.
Obszarowy imager o rozdzielczości 0,5 megapiksela z pierścieniem doświetlenia. Odczyt kodów 1D, PDF, 2D (QR, DataMatrix, Maxicode, Aztec) oraz DPM.
Ta sama obudowa i te same interfejsy, ale matryca dwumegapikselowa. Pozwala czytać drobniejsze oznaczenia albo zamontować czytnik dalej od powierzchni.
Dwanaście part numberów dostępnych u dystrybutora — filtruj po modelu, polu widzenia i kolorze doświetlenia.
| Part number | Model | Pole widzenia | Doświetlenie | |
|---|---|---|---|---|
| HF810-01WT00004K-RPopularny | HF810 — 0,5 Mpix | Standardowe | Białe | |
| HF810-01RT00004K-RPopularny | HF810 — 0,5 Mpix | Standardowe | Czerwone | |
| HF810-01BT00004K-R | HF810 — 0,5 Mpix | Standardowe | Niebieskie | |
| HF810-11WT00004K-RPopularny | HF810 — 0,5 Mpix | Szerokokątne | Białe | |
| HF810-11RT00004K-R | HF810 — 0,5 Mpix | Szerokokątne | Czerwone | |
| HF810-11BT00004K-R | HF810 — 0,5 Mpix | Szerokokątne | Niebieskie | |
| HF811-01WT00004K-RPopularny | HF811 — 2 Mpix | Standardowe | Białe | |
| HF811-01RT00004K-RPopularny | HF811 — 2 Mpix | Standardowe | Czerwone | |
| HF811-01BT00004K-R | HF811 — 2 Mpix | Standardowe | Niebieskie | |
| HF811-11WT00004K-RPopularny | HF811 — 2 Mpix | Szerokokątne | Białe | |
| HF811-11RT00004K-R | HF811 — 2 Mpix | Szerokokątne | Czerwone | |
| HF811-11BT00004K-R | HF811 — 2 Mpix | Szerokokątne | Niebieskie |

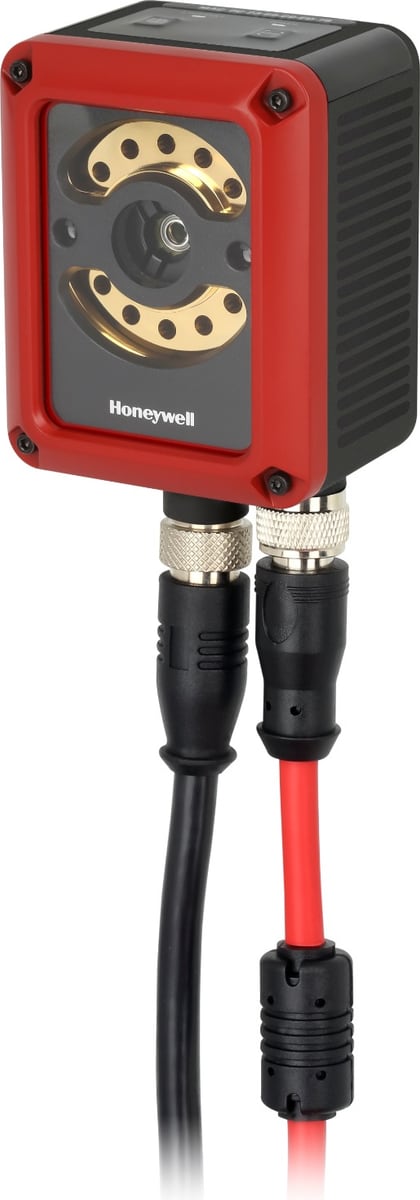

Elementy widoczne na zdjęciach producenta: przewody zasilania i danych, wyprowadzenie gniazd i pierścień doświetlenia.

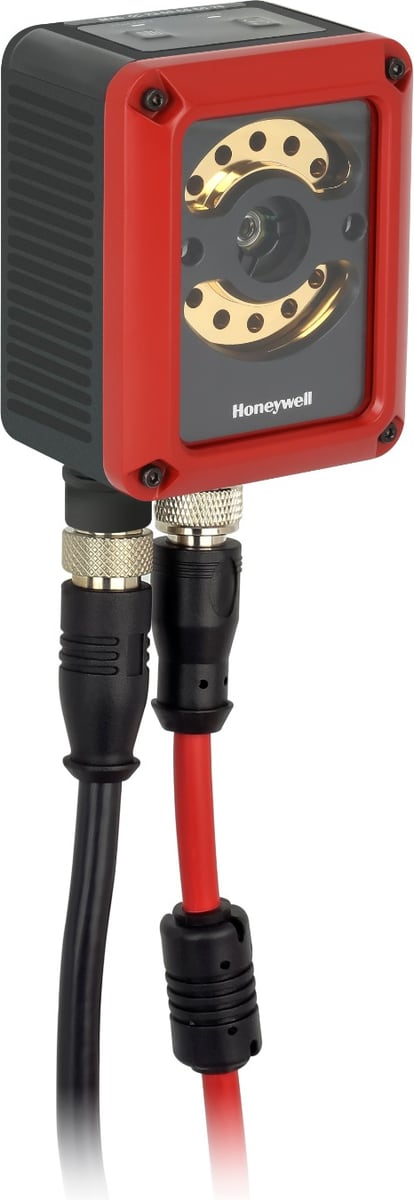

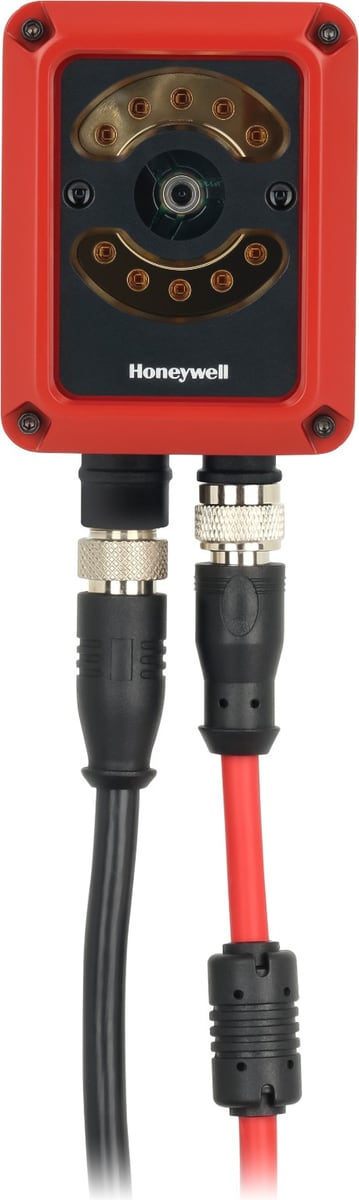

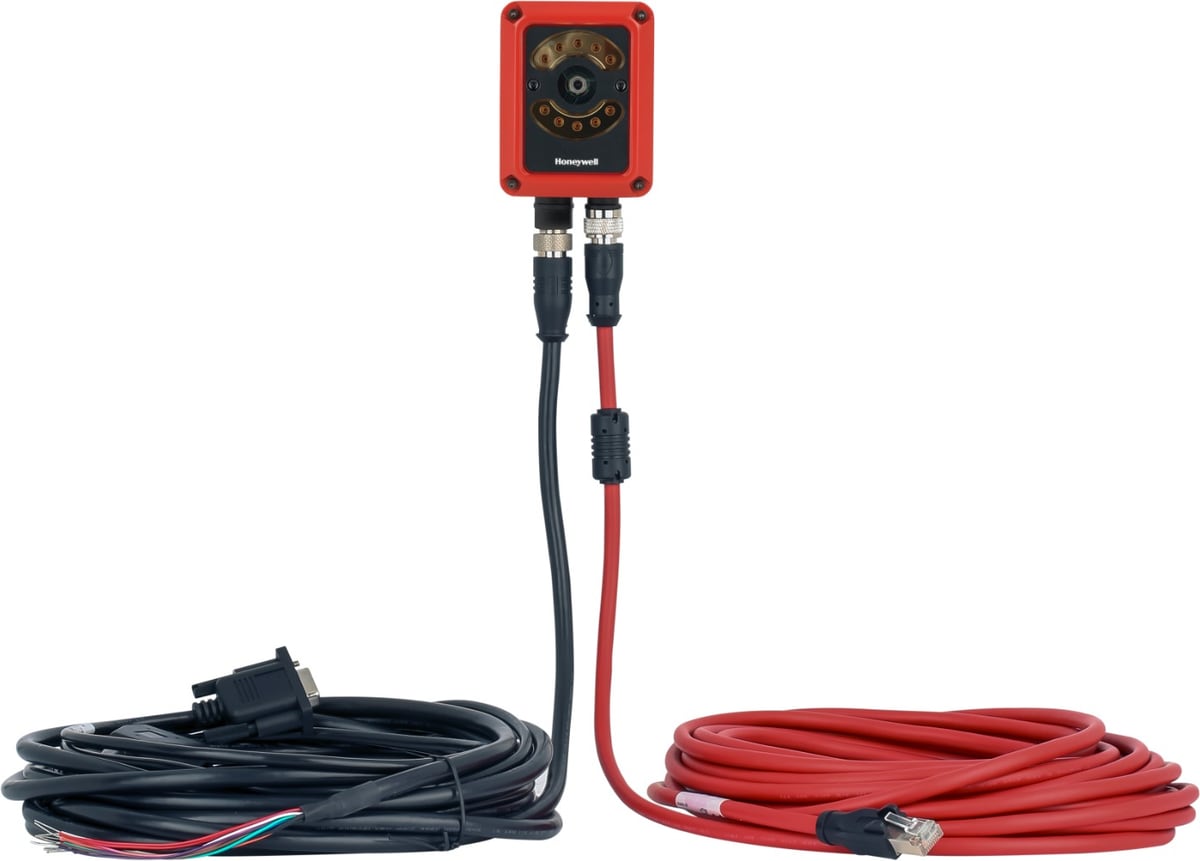

Podłączenie Zestaw przewodów w oznaczeniach kolorystycznych — osobno zasilanie i osobno transmisja. Na zdjęciu widać komplet w pełnej długości; złącza są przykręcane, więc nie wypadną przy drganiach linii.

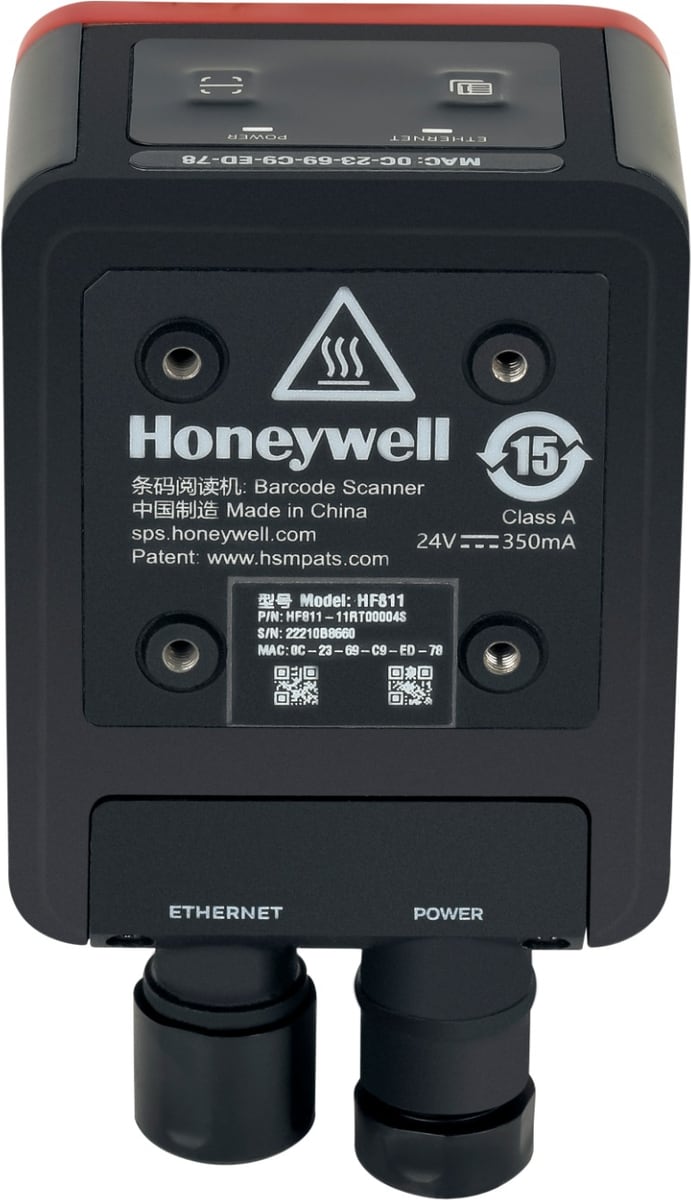

Montaż Oba gniazda wyprowadzone są w jednej ścianie, co ułatwia prowadzenie przewodów w ciasnej zabudowie. W ofercie jest też uchwyt montażowy HF8ACC-BRACKET-01 do przykręcenia czytnika do konstrukcji.
Optyka Kolor doświetlenia — białe, czerwone albo niebieskie — dobiera się do materiału i rodzaju oznaczenia; przy kodach DPM na metalu ma to bezpośredni wpływ na czytelność. Wariant wybiera się przy zamówieniu i nie da się go później zmienić.
Najczęstsze pytania przy wyborze HF810 i HF811 — od tego, czym jest odczyt DPM, po dobór odległości montażu.
