Elo 03-Series

Medyczne monitory dotykowe od 15,6 do 27 cali — zgodność z IEC 60601-1, obudowa IP54 i kalibracja DICOM część 14
IEC 60601-1 · ISO 14971IP54 w całości · DICOM cz. 14Dotyk PCAP 10 pkt · w rękawiczkach15,6–27 cali · biała lub czarna
Przekątne
15,6–27″
5 modeli w serii
Obudowa
IP54
w całości (1502LM — IP22)
Obraz
DICOM 14
kalibracja fabryczna od 19″
Norma
60601-1
wyd. 3.2 · EMC wyd. 4
Karta katalogowa
Elo 03-Series Elo 03-Series

Monitory dotykowe zaprojektowane do szpitala, przychodni i laboratorium. Spełniają wymagania normy IEC 60601-1 dla sprzętu elektrycznego w otoczeniu pacjenta, a modele od 19 do 27 cali mają obudowę szczelną w klasie IP54 w całości i fabryczną kalibrację zgodną z DICOM część 14 — ta sama skala szarości na każdym stanowisku, na którym lekarz przegląda zdjęcie. Dotyk pojemnościowy działa w rękawiczkach, a gładka tafla szkła bez ramki i biała obudowa znoszą codzienną dezynfekcję.

02 Galeria

Obejrzyj z każdej strony

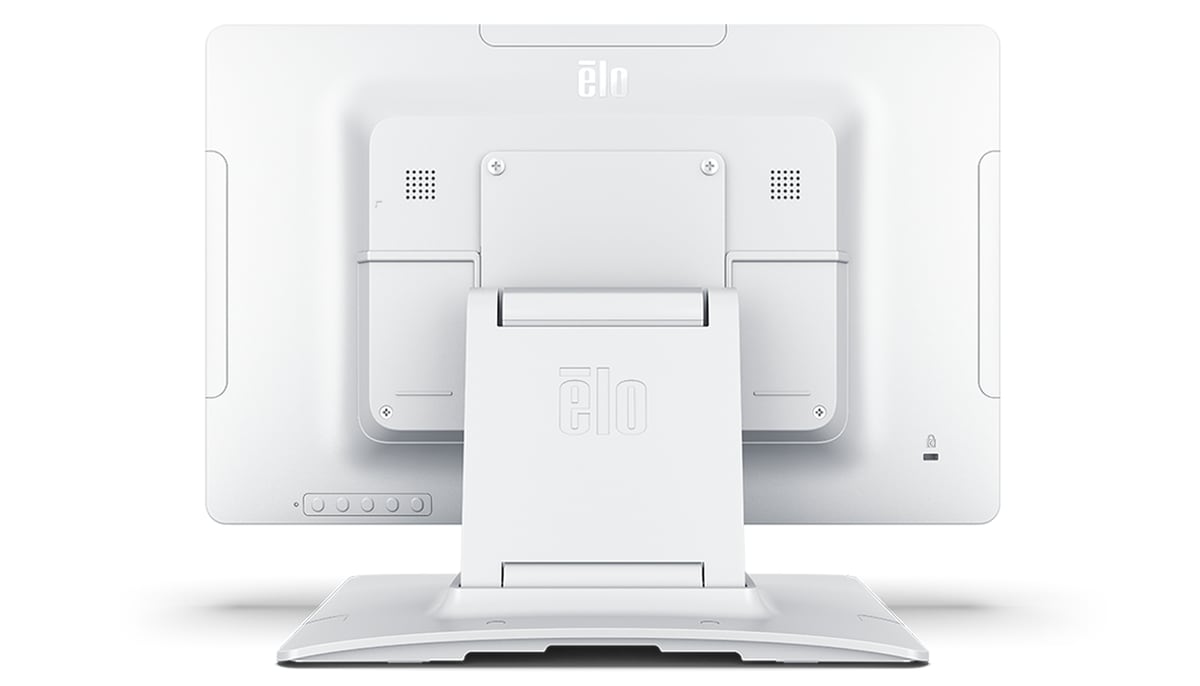

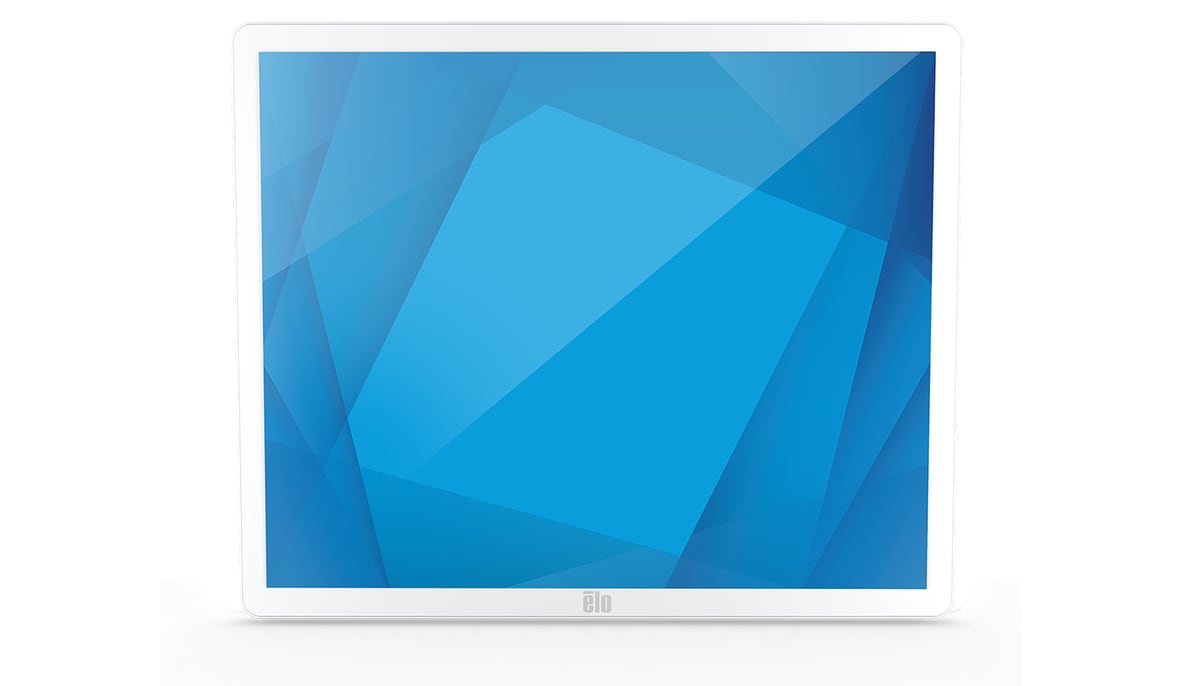

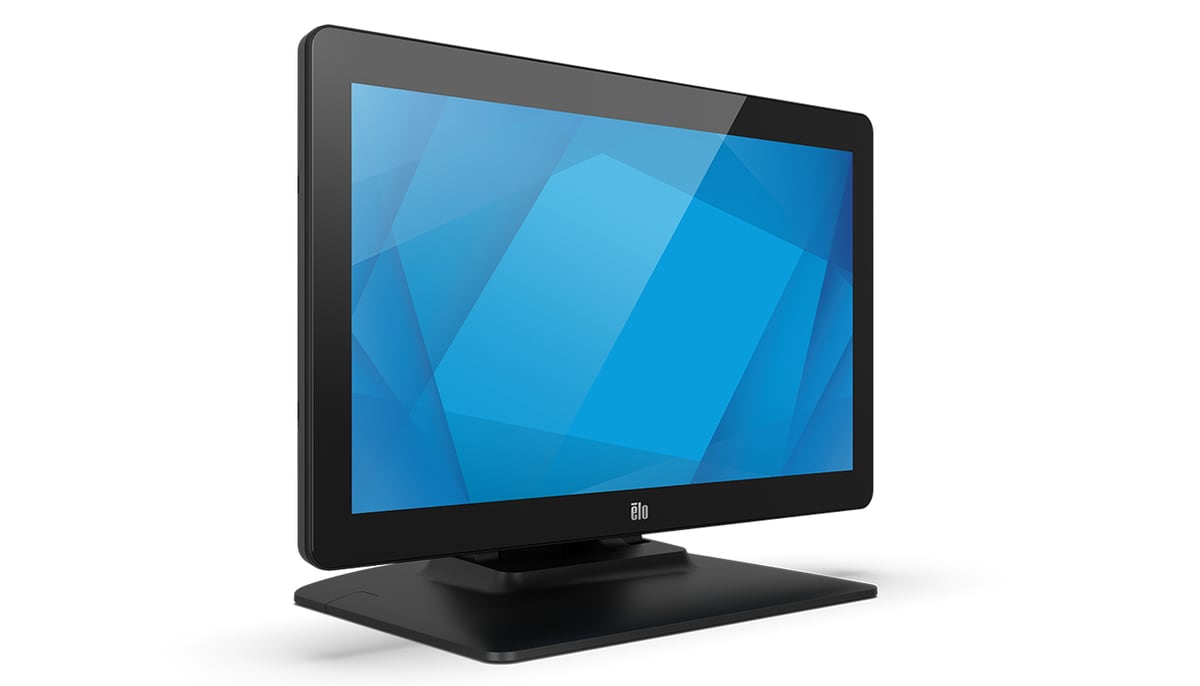

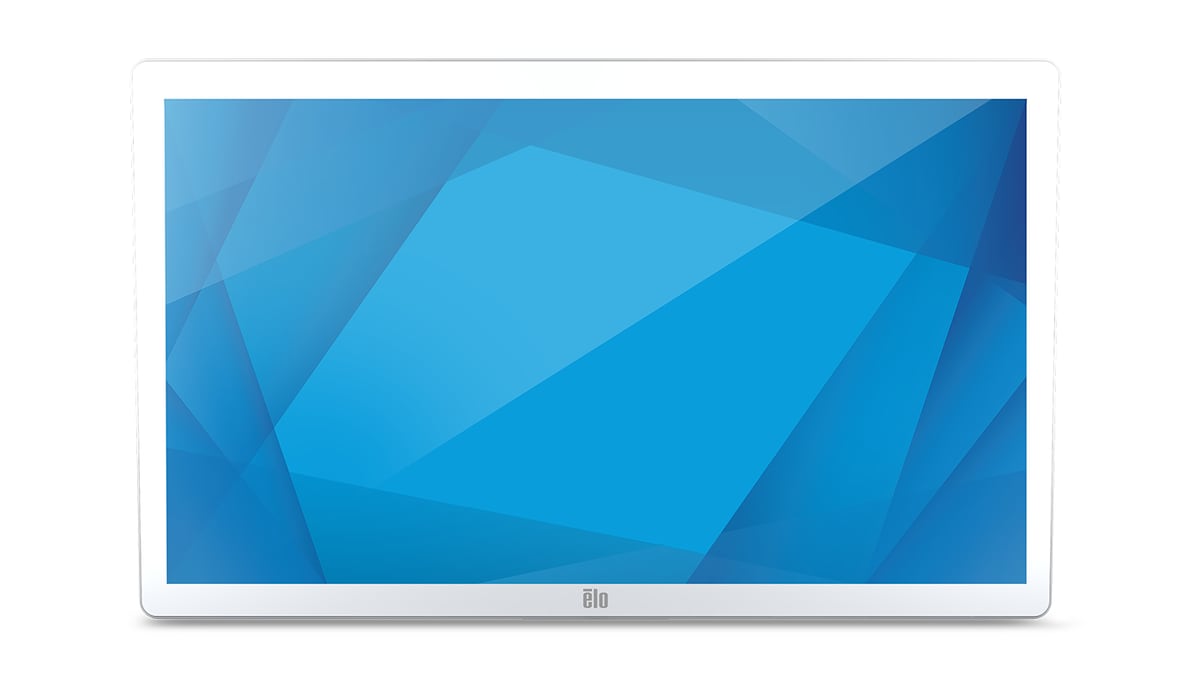

Ujęcia producenta na białym tle: modele 19, 21,5 i 27 cali w białej obudowie, widok z tyłu i z profilu oraz 1502LM w kolorze białym i czarnym.

Elo
2203LM w białej obudowie — 21,5 cala Full HD, wersja do montażu VESA 2203LM w białej obudowie — 21,5 cala Full HD, wersja do montażu VESA
03 Kluczowe korzyści

Dlaczego Elo 03-Series

Cztery rzeczy, które decydują o monitorze w szpitalu: normy dla sprzętu przy pacjencie, szczelność pod dezynfekcję, przewidywalny obraz i dotyk, który działa w rękawiczkach.

Zgodność z normami sprzętu medycznego

Monitory spełniają IEC 60601-1 w wydaniu 3.2 (bezpieczeństwo elektryczne sprzętu w otoczeniu pacjenta), IEC 60601-1-2 w wydaniu 4 (kompatybilność elektromagnetyczna), a proces projektowania — ISO 14971 i IEC 62366. Dla działu technicznego szpitala to dokumenty, które zamykają temat dopuszczenia monitora do sali chorych. Uwaga: producent nie jest wyrobem medycznym w rozumieniu przepisów — to integrator odpowiada za dopuszczenie urządzenia, w którym monitor pracuje.

IEC 60601-1wyd. 3.2 · EMC wyd. 4

Obudowa IP54 znosi codzienną dezynfekcję

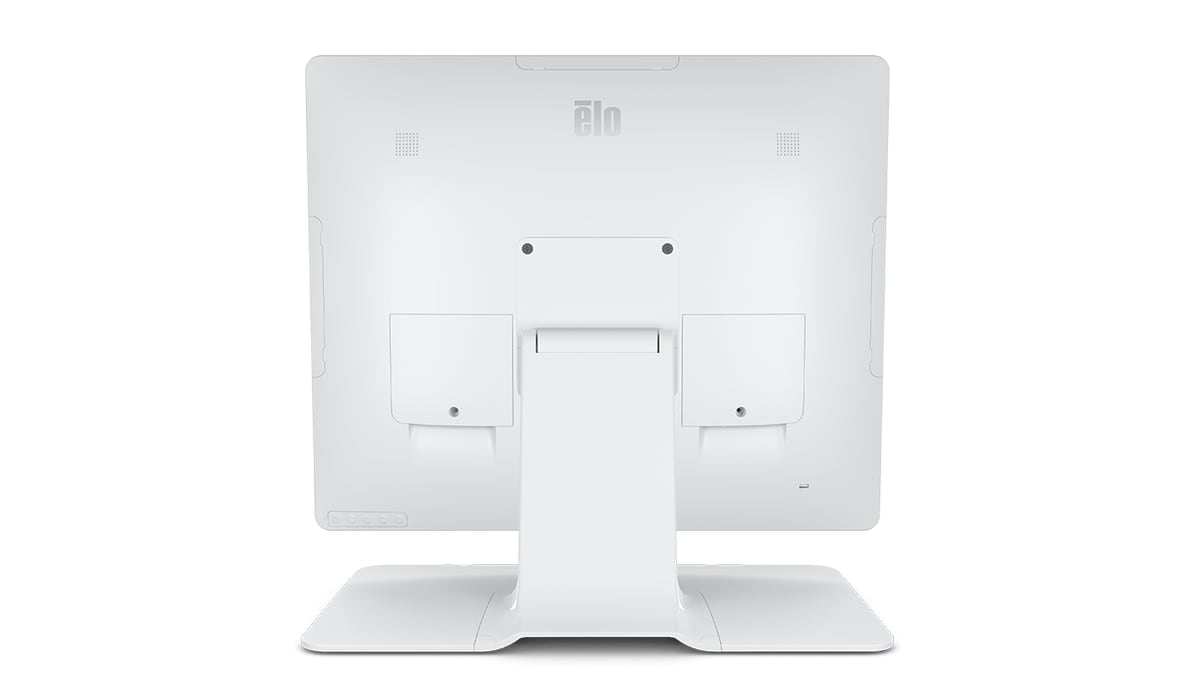

Modele 1903LM, 2203LM, 2403LM i 2703LM mają ochronę IP54 dla całej obudowy — nie tylko frontu. Monitor przetrzesz środkiem dezynfekcyjnym z każdej strony bez obawy, że płyn wniknie przez złącza z tyłu. Szkło bez ramki nie ma szczelin przy krawędzi, w których mogłyby zostawać zabrudzenia. 1502LM ma lżejszą ochronę IP22, za to odporność na uderzenia IK07.

IP54cała obudowa

Kalibracja DICOM do przeglądania obrazów

Modele od 19 cali są fabrycznie kalibrowane zgodnie z DICOM część 14 jako monitory drugorzędne (klasyfikacja AAPM) — w pudełku jest arkusz kalibracji. Zdjęcie RTG czy wynik USG ma tę samą skalę szarości na stanowisku pielęgniarskim, w gabinecie i w sali konsultacji. To nie zastępuje diagnostycznego monitora radiologa, ale wystarcza do przeglądu obrazów przy dokumentacji i rozmowie z pacjentem.

DICOM 14monitor drugorzędny

Dotyk w rękawiczkach i obsługa przez RS-232

TouchPro PCAP rozpoznaje 10 punktów i według producenta działa palcem, rysikiem i w rękawiczce. Dotyk można podłączyć przez USB albo przez RS-232 poprowadzone złączem VGA — ważne, gdy monitor ma pracować z urządzeniem medycznym lub starszym komputerem bez wolnego USB. Z boków są porty micro USB na akcesoria Elo Edge Connect.

10 pkttakże w rękawiczkach
Sale chorych i stanowiska pielęgniarskieDokumentacja medyczna przy łóżkuPrzegląd obrazów RTG i USGLaboratoria i apteki szpitalneZabudowa w urządzeniach medycznych
04 Dane techniczne

Pełna specyfikacja

Parametry z kart katalogowych producenta — normy medyczne, obraz każdej przekątnej, złącza, obudowa, masa i zasilanie.

Informacje ogólne
Producent
Elo Touch Solutions
Seria
03-Series — medyczne monitory dotykowe
Modele
1502LM, 1903LM, 2203LM, 2403LM, 2703LM
Kolor obudowy
Biały albo czarny
Gwarancja
3 lata; rozszerzenie do 4 albo 5 lat, także z wymianą z wyprzedzeniem (AUR)
Normy medyczne
Bezpieczeństwo elektryczne
IEC 60601-1:2005 + AMD1:2012 + AMD2:2020 (wyd. 3.2); ANSI/AAMI ES60601-1; CAN/CSA-C22.2 No. 60601-1:14
Kompatybilność elektromagnetyczna
IEC 60601-1-2:2014 (wyd. 4)
Zarządzanie ryzykiem
ISO 14971:2019
Użyteczność
IEC 60601-1-6, IEC 62366:2017
Kalibracja obrazu
DICOM część 14 (monitor drugorzędny wg AAPM) — 1903LM, 2203LM, 2403LM, 2703LM
Zastrzeżenie producenta
Elo nie uzyskiwał dopuszczeń FDA ani jednostek notyfikowanych dla zastosowań medycznych — odpowiedzialność za zgodność urządzenia końcowego spoczywa na integratorze
Przekątne i obraz
1502LM
15,6″, 1920 × 1080, 225 cd/m² z dotykiem, kontrast 700:1, kąty 160°/160°
1903LM
19″, 1280 × 1024 (5:4), 225 cd/m² z dotykiem, czas reakcji 14 ms
2203LM
21,5″, 1920 × 1080, 225 cd/m² z dotykiem, kontrast 1000:1, kąty 178°/178°, czas reakcji 14 ms
2403LM
23,8″, 1920 × 1080, 225 cd/m² z dotykiem, czas reakcji 16 ms
2703LM
27″, 1920 × 1080, 270 cd/m² z dotykiem, czas reakcji 14 ms
Dotyk i złącza
Technologia dotyku
TouchPro PCAP, 10 punktów; palec, rękawiczka, rysik
Szkło

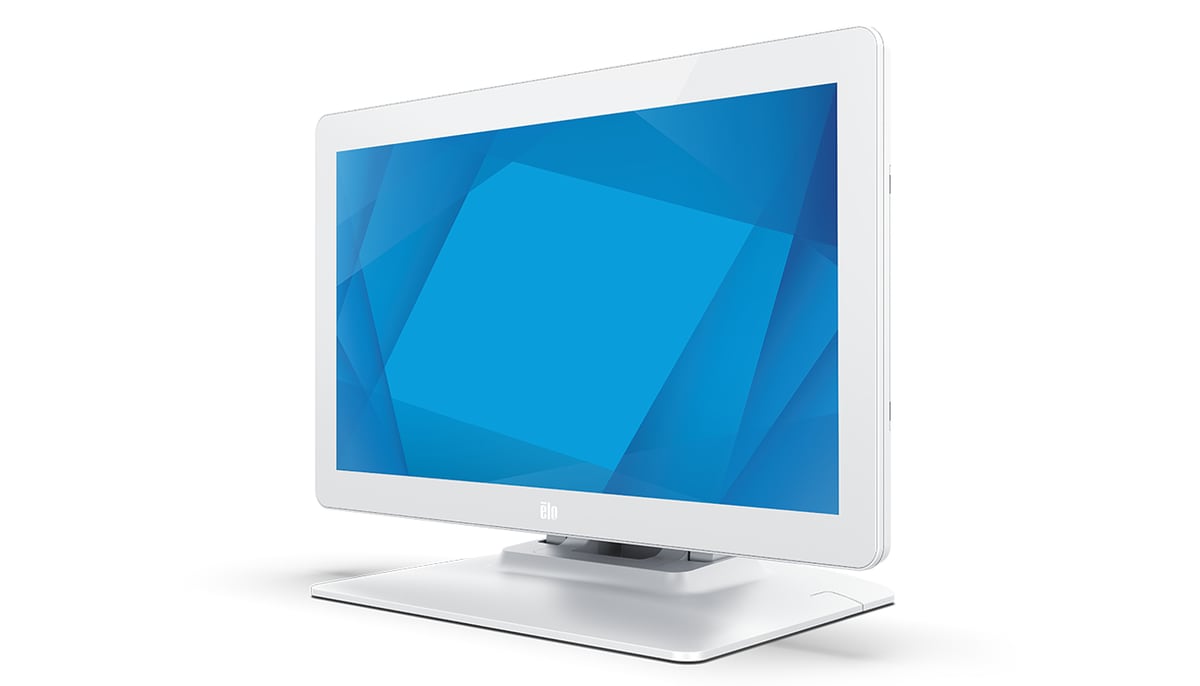

Antyodblaskowe, od krawędzi do krawędzi
Interfejs dotyku
USB albo RS-232 przez złącze VGA (1903LM–2703LM); USB (1502LM)
Złącza 1903LM–2703LM
VGA, HDMI, gniazdo audio combo, 12 V DC, USB-B, USB 2.0 typu A, 4 × micro USB
Złącza 1502LM
USB-C (obraz, dotyk, zasilanie), VGA, HDMI, wejście audio, 12 V DC, 3 × micro USB
Głośniki
2 × 2 W
Menu ekranowe
Przyciski na dolnej krawędzi; tryb DICOM, blokada menu i zasilania
Obudowa, wymiary i masa
Ochrona obudowy
IP54 w całości (1903LM–2703LM), IP22 w całości (1502LM)
Odporność na uderzenia
IK06 (1903LM–2703LM), IK07 (1502LM)
VESA
100 mm (1903LM–2703LM), 75 i 100 mm (1502LM)
1502LM
3,08 kg z podstawą, 1,64 kg bez; bez podstawy 244,4 × 387 × 32,4 mm (wys. × szer. × gł.)
1903LM
6,3 kg z podstawą, 4,3 kg bez; bez podstawy 354,6 × 429,6 × 41,6 mm
2203LM
6,75 kg z podstawą, 4,8 kg bez; bez podstawy 326,9 × 526,9 × 43,2 mm
2403LM
9,8 kg z podstawą, 6,69 kg bez; bez podstawy 354,1 × 574,6 × 42,8 mm
2703LM
10,27 kg z podstawą, 7,13 kg bez; bez podstawy 394,1 × 647,6 × 44,9 mm
Zasilanie i środowisko pracy
Zasilanie
Zasilacz zewnętrzny 12 V DC w zestawie; 1502LM także przez USB-C
Pobór mocy (przykłady)
1502LM 9,5 W; 2203LM 14,8 W przy jasności 80%
Temperatura pracy
0…40 °C (przechowywanie −20…60 °C)
Wilgotność
20–80% w pracy
MTBF
50 000 h potwierdzone w testach
W zestawie (1903LM–2703LM)
Kable VGA, HDMI, USB dotyku i audio, zasilacz, kable zasilające EU i NA, arkusz kalibracji DICOM
Karta katalogowa Elo 2203LM (PDF, angielski)186 kB Karta katalogowa 1502LM (PDF, angielski)221 kBKarta katalogowa 1903LM (PDF, angielski)182 kBKarta katalogowa 2403LM (PDF, angielski)209 kBKarta katalogowa 2703LM (PDF, angielski)104 kB
05 Warianty

Dwie klasy w jednej serii

Modele od 19 cali są szczelne w klasie IP54 i skalibrowane do przeglądu obrazów; 15,6-calowy 1502LM jest lżejszy i podłączany jednym kablem USB-C.

Najpierw — wybierz klasę ochrony

Pełna szczelność z kalibracją DICOM albo kompaktowy model z USB-C
IP54 i DICOM — 19–27″
1903LM · 2203LM · 2403LM · 2703LM

Pełna ochrona IP54 całej obudowy, kalibracja DICOM część 14 z arkuszem w pudełku, dotyk przez USB albo RS-232. 19 cali w formacie 5:4 dla starszych aplikacji szpitalnych, 21,5, 23,8 i 27 cali Full HD. Każdy w kolorze białym lub czarnym, z podstawą albo do montażu VESA 100 mm.

Stanowisko pielęgniarskie, gabinet, sala konsultacji, laboratorium
Kompaktowy 1502LM — 15,6″
IP22 · USB-C

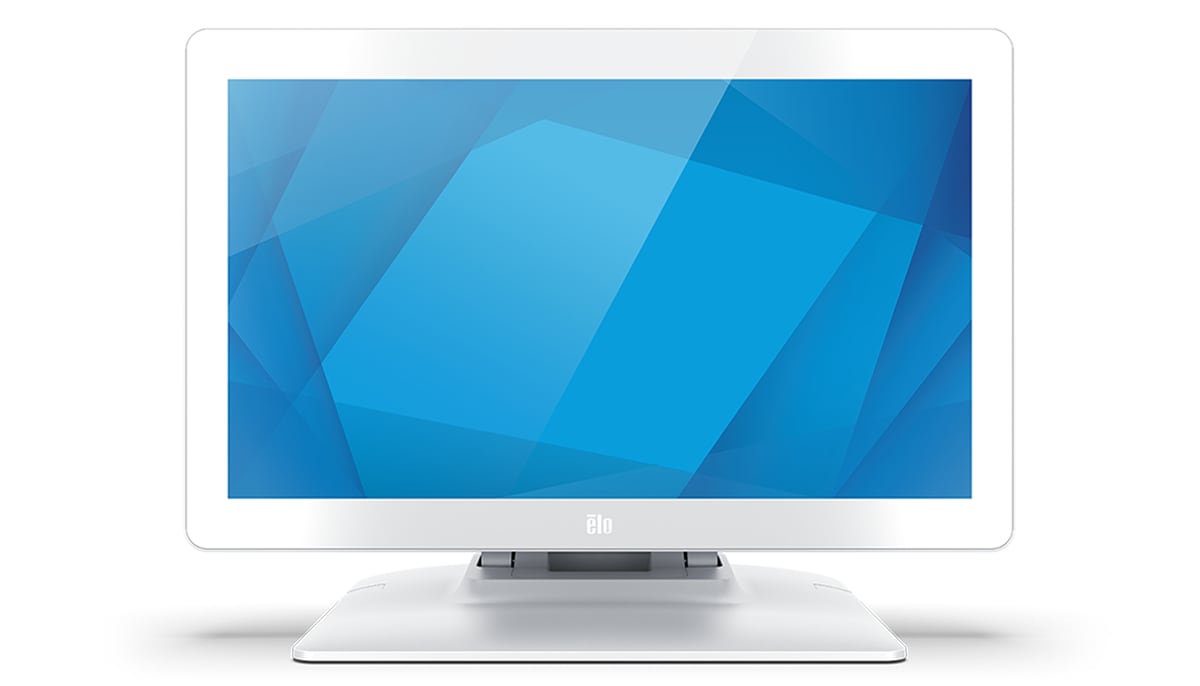

Mniejszy i lżejszy (1,64 kg bez podstawy), podłączany jednym kablem USB-C, który przesyła obraz, dotyk i zasilanie. Ma ochronę obudowy IP22 i odporność na uderzenia IK07, nie ma natomiast kalibracji DICOM — to monitor do interakcji z pacjentem i do zabudowy w urządzeniach, nie do przeglądu obrazów.

Rozrywka i komunikacja przy łóżku pacjenta, telemedycyna, dozowniki leków
06 Konfiguracje · part numbery

Numery katalogowe

Dziewiętnaście wersji u dystrybutora — przekątna, kolor obudowy i wersja z podstawą albo bez. Dodaj part number do zapytania, a odezwiemy się z wyceną razem z montażem.

Przekątna
Kolor
Podstawa
Part numberModelPrzekątnaKolorPodstawaOchronaKalibracjaMasa
E5426171502LM15,6″CzarnyZ podstawąIP22—3,08 kg
E5428081502LM15,6″BiałyZ podstawąIP22—3,08 kg
E9670641502LM15,6″CzarnyBez podstawyIP22—1,64 kg
E9672551502LM15,6″BiałyBez podstawyIP22—1,64 kg
E6583941903LM19″CzarnyZ podstawąIP54DICOM cz. 146,3 kg
E6585861903LM19″BiałyZ podstawąIP54DICOM cz. 146,3 kg
E3804781903LM19″CzarnyBez podstawyIP54DICOM cz. 144,3 kg
E3806651903LM19″BiałyBez podstawyIP54DICOM cz. 144,3 kg
E658788Popularny2203LM21,5″CzarnyZ podstawąIP54DICOM cz. 146,75 kg
E658992Popularny2203LM21,5″BiałyZ podstawąIP54DICOM cz. 146,75 kg
E3808512203LM21,5″CzarnyBez podstawyIP54DICOM cz. 144,8 kg
E3810482203LM21,5″BiałyBez podstawyIP54DICOM cz. 144,8 kg
E6591952403LM23,8″CzarnyZ podstawąIP54DICOM cz. 149,8 kg
E6593952403LM23,8″BiałyZ podstawąIP54DICOM cz. 149,8 kg
E3812512403LM23,8″CzarnyBez podstawyIP54DICOM cz. 146,69 kg
E3814522403LM23,8″BiałyBez podstawyIP54DICOM cz. 146,69 kg
E6595962703LM27″CzarnyZ podstawąIP54DICOM cz. 1410,27 kg
E6597932703LM27″BiałyZ podstawąIP54DICOM cz. 1410,27 kg
E3818442703LM27″BiałyBez podstawyIP54DICOM cz. 147,13 kg
Nie widzisz swojej konfiguracji? 03-Series — monitory medyczne zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.
