Datalogic PowerScan 9501-DPM

Czytnik kodów znakowanych bezpośrednio z silnikiem DPM Evo — poprzednia generacja serii 9600 DPX, wciąż w sprzedaży
Silnik DPM Evo · optyka HD50 upadków z 2 m · IP65Stacje wspólne z serią 9100Bluetooth 3.0 albo STAR 433 MHz
Przeznaczenie
DPM
silnik DPM Evo
Odporność
2,0 m
50 upadków · IP65
Bateria
3350 mAh
ponad 60 000 odczytów
Następca
9600 DPX
seria 9500 wciąż dostępna
Karta katalogowa
Datalogic PowerScan 9501-DPM Datalogic PowerScan 9501-DPM

Wersja DPM serii 9500 z silnikiem DPM Evo i optyką wysokiej gęstości — do kodów grawerowanych laserem, wybijanych igłą i trawionych chemicznie. Ma dziś następcę w postaci PowerScana 9600 DPX, ale pozostaje w sprzedaży i bywa właściwszym wyborem tam, gdzie w zakładzie stoją już stacje BC9030, BC9130 albo BC9180 i pracuje flota czytników serii 9500 — infrastruktura i baterie są wspólne, a nowsza seria 9600 wymaga własnych stacji BC96xx.

02 Galeria

Obejrzyj z każdej strony

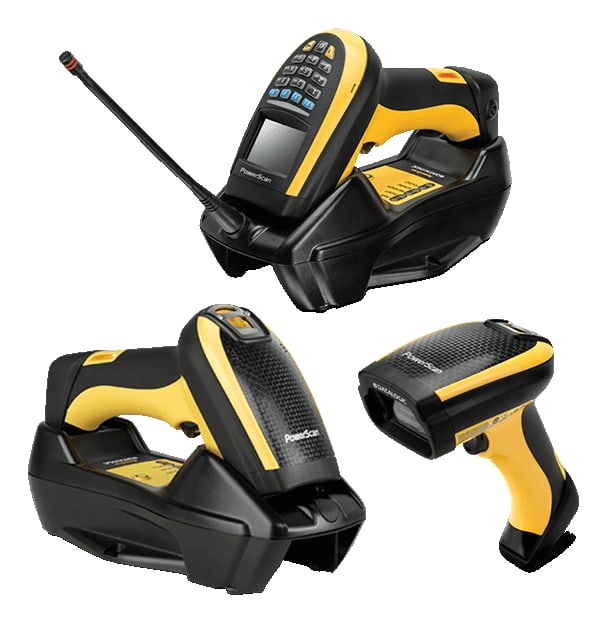

Ujęcia producenta i dystrybutora na jednolitej bieli: wersja przewodowa, bezprzewodowa w stacji bazowej, model radiowy z wyświetlaczem oraz cała rodzina razem ze stacjami.

Datalogic
PD9531-DPM — wersja przewodowa z multi-interfejsem PD9531-DPM — wersja przewodowa z multi-interfejsem
03 Kluczowe korzyści

Dlaczego PowerScan 9501-DPM

Cztery powody, dla których zakłady z istniejącą flotą serii 9500 wybierają tę wersję zamiast nowszego 9600 DPX.

Silnik DPM Evo do kodów w materiale

Optyka wysokiej gęstości przygotowana pod kody naniesione bezpośrednio na przedmiot: grawer laserowy, igłowanie, trawienie elektrochemiczne i druk atramentowy. Taki kod nie ma kontrastu czerni na bieli, tylko zmienia fakturę powierzchni — zwykły czytnik na polerowanym metalu widzi własne odbicie zamiast kodu.

DPM Evooptyka wysokiej gęstości

Wspólna infrastruktura z serią 9100

Stacje BC9030, BC9130, BC9160 i BC9180, baterie RBP-PM91, ładowarki MC-P090, podstawki STD-P090 i zestawy montażowe VMK-P090 są wspólne dla serii 9100 i 9500. Jeśli w zakładzie stoją już te stacje, dołożenie czytnika DPM nie oznacza wymiany osprzętu — inaczej niż przy nowszej serii 9600, która ma własne stacje BC96xx.

BC90xxstacje bez wymiany

Pięćdziesiąt upadków z dwóch metrów

Nie jeden upadek, tylko pięćdziesiąt — na beton; stacja bazowa przechodzi pięćdziesiąt upadków z 1,2 metra. Do tego klasa IP65, ochrona ESD 20 kV i praca od −20 do 50 °C. To ten sam korpus, który obsługuje magazyn i produkcję, tylko z inną optyką.

50 × 2 mIP65 · od −20 °C

Ethernet przemysłowy przez konwerter

Poza standardowymi interfejsami (Keyboard Wedge, RS-232, USB) seria obsługuje Ethernet — w tym przemysłowy, przez konwertery magistrali FBC9080-N100 (PROFINET) i FBC9080-N200 (EtherNet/IP). Pozwala to wpiąć czytnik wprost w sterowanie linii, bez pośredniego komputera.

PROFINETi EtherNet/IP
Motoryzacja — identyfikowalność częściElektronika i podzespołyObróbka metali i przemysł precyzyjnyProdukcja i utrzymanie ruchuWyroby medyczne
04 Dane techniczne

Pełna specyfikacja

Parametry platformy 9501 z kart katalogowych producenta. Zasięgi odczytu samego silnika DPM Evo podajemy na zapytanie — producent publikuje je w osobnej karcie.

Informacje ogólne
Producent
Datalogic
Seria
PowerScan (czytniki przemysłowe)
Model
PD9531-DPM (przewodowy), PBT9501-DPM (Bluetooth), PM9501-DPM (STAR 433 MHz)
Typ
Ręczny czytnik kodów DPM oraz kodów drukowanych 1D i 2D
Kolorystyka
Żółto-czarna
Następca
PowerScan 9600 DPX — nowsza optyka i własne stacje BC96xx
Gwarancja
36 mies. gwarancji producenta
Odczyt
Silnik skanujący
DPM Evo z optyką wysokiej gęstości (HD)
Technologie znakowania
Grawer laserowy, igłowanie (dot peen), trawienie elektrochemiczne, druk atramentowy
Oświetlenie
Białe, impulsowe (soft-pulsed); celownik 630–680 nm VLD
Sensor (wersje standardowe serii)
864 × 544 pikseli; wersje HP: 1280 × 1024
Zasięgi odczytu kodów DPM
Producent publikuje je w osobnej karcie „PowerScan 9501-DPM Evo”, dostępnej po kontakcie — podajemy je na zapytanie
Przechwyt obrazu
Formaty BMP, JPEG i TIFF; skala szarości 256, 16 albo 2 poziomy
Sygnalizacja odczytu
3GL (trzy zielone diody), Green Spot na kodzie, dwie diody Good Read, brzęczyk
Obsługiwane kody
Kody 1D
Wszystkie standardowe kody liniowe, w tym GS1 DataBar
Kody 2D
Aztec, Han Xin, Data Matrix, MaxiCode, Micro QR, QR Code
Kody złożone
PDF417, MicroPDF417, MacroPDF, GS1 DataBar Stacked i Expanded Stacked, kompozyty EAN/JAN i UPC
Kody pocztowe
Australian Post, China Post, IMB, Japanese Post, KIX, Planet, Postnet, Royal Mail
Łączność
Interfejsy
Keyboard Wedge, RS-232, USB (OEM USB, USB COM, USB HID); opcjonalnie Ethernet standardowy i przemysłowy
Bluetooth (PBT9501)
Bluetooth 3.0 Class 1, profile HID i SPP; zasięg ponad 100 m; do 7 czytników na stację
Radio STAR (PM9501)
433 MHz, moc poniżej 10 mW; zasięg 120 m przy niskiej prędkości, 50 m przy wysokiej; płynny roaming
Konfiguracja radia
Punkt-punkt albo wielopunktowa; do 16 czytników na odbiornik; komunikacja dwukierunkowa
Ethernet przemysłowy
Konwertery magistrali FBC9080-N100 (PROFINET) i FBC9080-N200 (EtherNet/IP)
Bezpieczeństwo transmisji
Szyfrowanie danych, uwierzytelnianie czytnika
Pasmo 910 MHz
Istnieje w katalogu producenta, ale nie wolno go używać w Unii Europejskiej — w Polsce dopuszczone jest wyłącznie 433 MHz
Wyświetlacz i klawiatura (PM9501)
Wyświetlacz
Graficzny z białym podświetleniem, 132 × 48 pikseli; domyślnie 6 wierszy po 21 znaków
Klawiatura
PM9501-D: 4 klawisze konfigurowalne; PM9501-DK: 16 klawiszy
Wersja DPM
Wyświetlacz z czterema klawiszami dostępny w numerze PM9501-DDPM433RB
Zasilanie
Bateria
Li-Ion 3350 mAh (RBP-PM91); wersja z blokadą RBP-PM91-LK
Odczyty na ładowaniu
ponad 60 000 (odczyt ciągły, 25 °C)
Czas ładowania
4,5 h z zasilania zewnętrznego, 10 h z portu hosta
Napięcie (bezprzewodowe)
Zasilanie zewnętrzne 10–30 V DC; z portu hosta 5 V DC ±10%
Pobór prądu stacji
150 mA przy 10 V DC; moc poniżej 8 W
Odporność i wymiary
Upadki
50 upadków z 2,0 m na beton; stacja: 50 upadków z 1,2 m
Klasa szczelności
IP65
Ochrona ESD
20 kV (wyładowanie powietrzne)
Temperatura pracy
od −20 °C do 50 °C; ładowanie od 0 do 40 °C; przechowywanie od −40 do 70 °C
Wilgotność
0–95% bez kondensacji
Światło otoczenia
0–100 000 lx
Wymiary
Czytnik: 212 × 110 × 74 mm; stacja: 240 × 108 × 95 mm
Masa
PD9531: około 330 g; PBT9501 i PM9501: 400 g; wersje z klawiaturą 16-klawiszową: 445 g
Stacje bazowe i akcesoria (numery katalogowe)
Stacja multi-interfejs
BC9030-BT / -433 (RS-232, USB, Keyboard Wedge)
Stacja z drugą ładowarką
BC9130-BT / -433 — dodatkowe gniazdo na baterię zapasową
Stacja z podwójną ładowarką
BC9160-433
Stacja z Ethernetem
BC9180-BT / -433
Konwertery magistrali
FBC9080-N100 (PROFINET), FBC9080-N200 (EtherNet/IP)
Baterie
RBP-PM91 (wymienna 3350 mAh), RBP-PM91-LK (z blokadą), FBP-PM91 (stała)
Ładowarki
MC-P090 (4-stanowiskowa, wymaga zasilacza 90ACC0350), CHR-P090
Uchwyty i kabury
STD-P090 (podstawka hands-free), VMK-P090 (montaż w pojeździe), HLD-P080 (uchwyt biurkowy/ścienny), PC-P090 (kabura ochronna), 7-0404 (zwijacz przemysłowy)
Pozostałe
SD9030-433-A — przemysłowy klucz USB systemu STAR
Oprogramowanie
Konfiguracja
Datalogic Aladdin — bezpłatny program konfiguracyjny
Sterowniki kasowe
Narzędzia OPOS i JavaPOS dostępne bezpłatnie
Zdalna aktualizacja
Remote Host Download — na zapytanie
Karta katalogowa PowerScan 9500 Series (PDF, angielski)0,4 MB Karta katalogowa PowerScan PBT9501 — wersja Bluetooth (PDF, angielski)0,3 MBKarta katalogowa PowerScan PM9501 — wersja radiowa STAR (PDF, angielski)0,3 MB
05 Warianty

Trzy sposoby połączenia

Silnik DPM Evo, korpus i klasa odporności nie zmieniają się między wersjami. Różnica dotyczy zasięgu pracy operatora: od przewodu przy stanowisku, przez Bluetooth w obrębie hali, po radio wąskopasmowe z roamingiem między odbiornikami.

Najpierw — wybierz sposób połączenia

Decyduje to, czy część przyjeżdża do operatora, czy odwrotnie
PD9531-DPM — przewodowy
USB / RS-232 / KBW

Multi-interfejs: USB, RS-232 i Keyboard Wedge w jednym numerze katalogowym. Masa około 330 g — najlżejszy w rodzinie. Bez baterii i stacji, więc najprostszy w utrzymaniu tam, gdzie część przyjeżdża do operatora.

Gniazdo montażowe, stół kontrolny

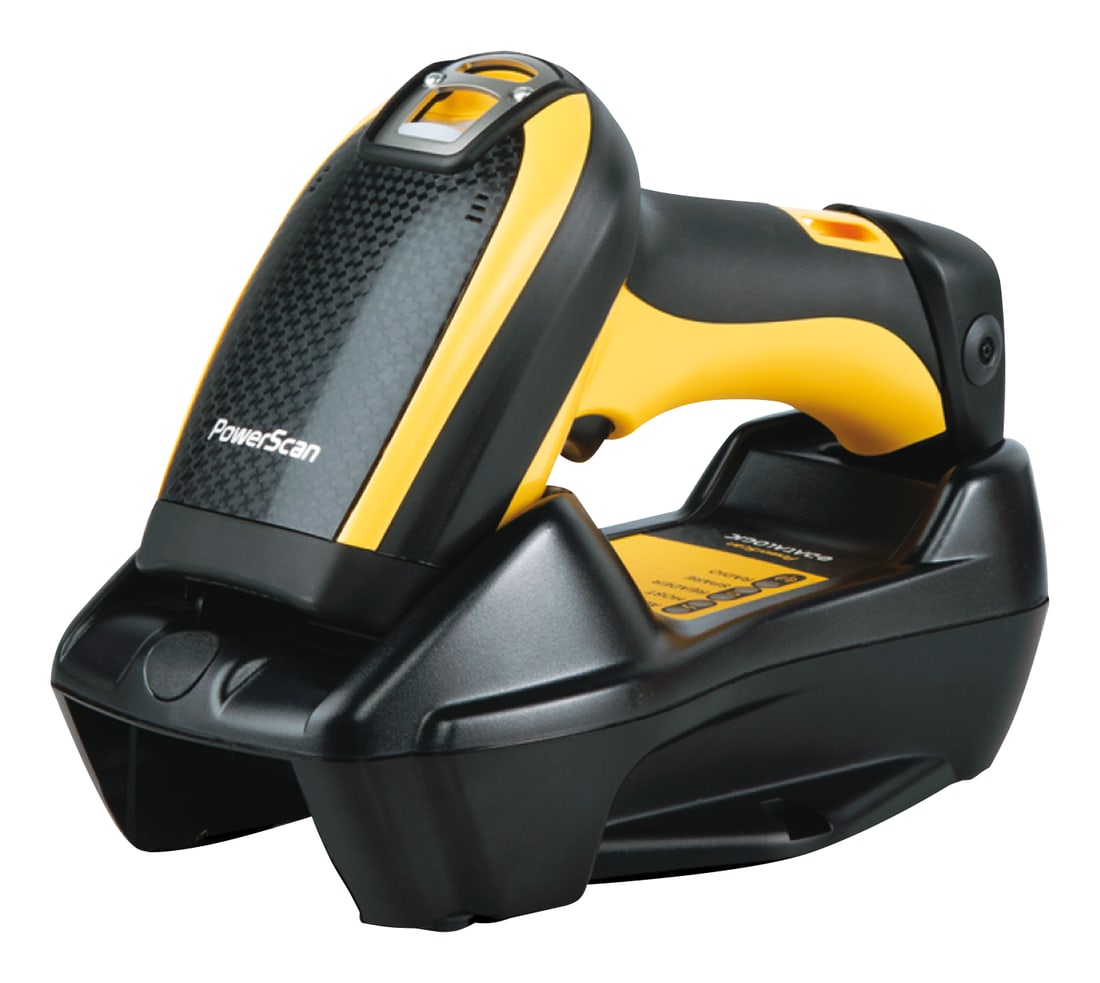

PBT9501-DPM — Bluetooth
Bluetooth 3.0 · ponad 100 m

Bluetooth 3.0 Class 1 o zasięgu przekraczającym 100 metrów, profile HID i SPP, do siedmiu czytników na jedną stację. Bateria wymienna, masa 400 g. Łączy się także bezpośrednio z komputerem albo tabletem, bez stacji bazowej.

Obchód linii, praca z komputerem
PM9501-DPM — radio STAR
433 MHz · roaming

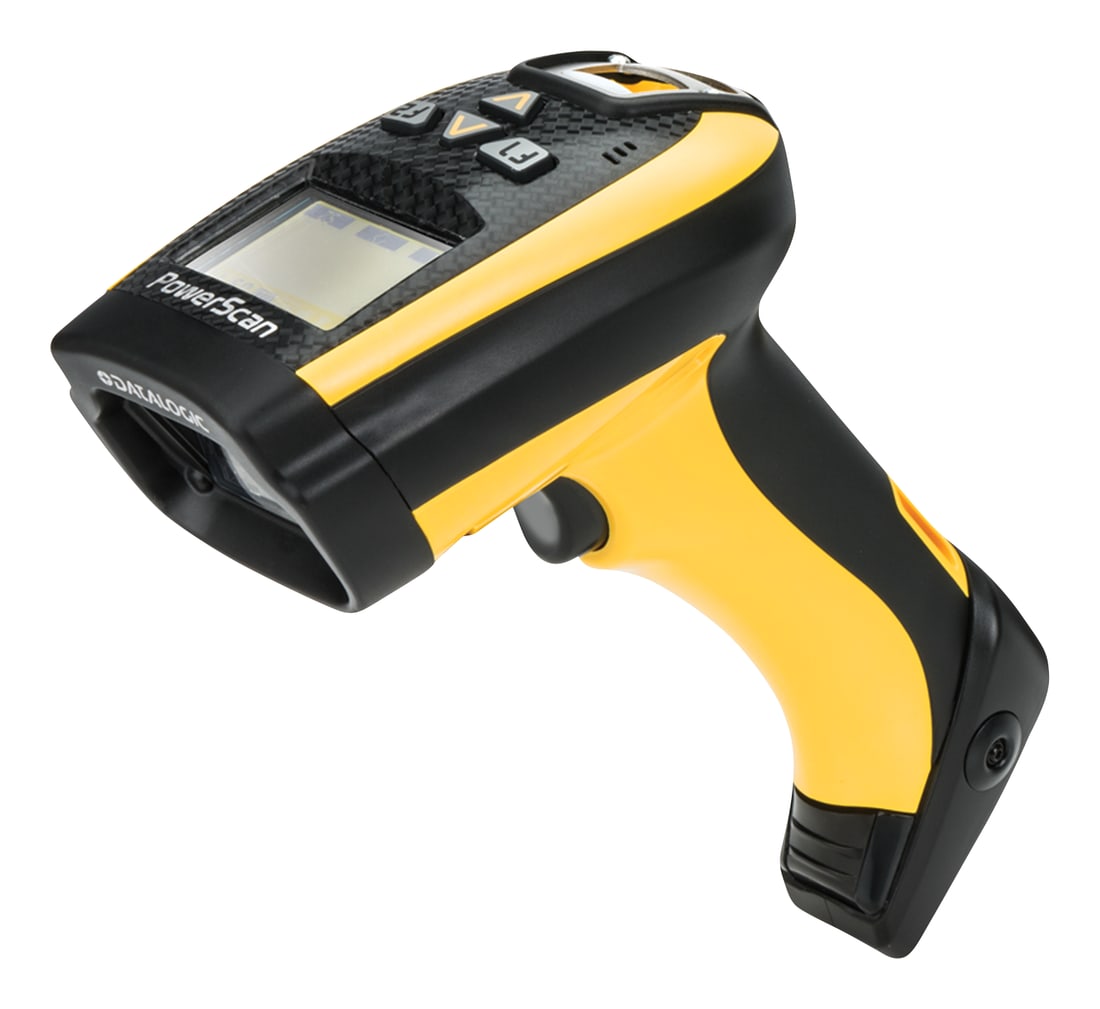

Radio wąskopasmowe 433 MHz o zasięgu do 120 metrów przy niskiej prędkości, z płynnym roamingiem i komunikacją dwukierunkową; do szesnastu czytników na odbiornik. Wersja PM9501-DDPM ma wyświetlacz graficzny i cztery klawisze — operator widzi wynik weryfikacji przy części.

Duża hala, praca z potwierdzeniem

Do tego — wybór silnika skanującego

rodzaj czytnika
Silnik DPM Evo
Kody znakowane bezpośrednio

Optyka wysokiej gęstości (HD) z białym oświetleniem impulsowym, przygotowana pod kody nanoszone bezpośrednio na przedmiot. Czyta również zwykłe kody drukowane 1D i 2D. Producent podaje zasięgi tej optyki w osobnej karcie dostępnej na zapytanie — przy wdrożeniu i tak warto sprawdzić odczyt na realnych próbkach, bo zależy on od materiału i wykończenia powierzchni.

Zasięg odczyt z bliska, zależny od materiału Celownik 630–680 nm
06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Numery katalogowe PowerScan 9501-DPM dostępne w Unii Europejskiej. Zawęź listę modelem i zawartością zestawu, a part number dodaj do zapytania ofertowego.

Model
Zestaw
Wyświetlacz
Part numberModelŁącznośćWyświetlaczZestaw
PD9531-DPMK1PopularnyPD9531-DPMPrzewodowy—Zestaw USB
PBT9501-DPMRBK10EUPopularnyPBT9501-DPMBluetooth 3.0—Zestaw USB
PM9501-DPM433RBK10PopularnyPM9501-DPMSTAR 433 MHz—Zestaw USB
PD9531-DPMPD9531-DPMPrzewodowy—Sam skaner
PD9531-DPMK2PD9531-DPMPrzewodowy—Zestaw RS-232
PBT9501-DPMRBPBT9501-DPMBluetooth 3.0—Sam skaner
PBT9501-DPMRBK20EUPBT9501-DPMBluetooth 3.0—Zestaw RS-232
PM9501-DPM433RBPM9501-DPMSTAR 433 MHz—Sam skaner
PM9501-DDPM433RBPM9501-DPMSTAR 433 MHzWyświetlacz + 4 klawiszeSam skaner
PM9501-DPM433RBK20PM9501-DPMSTAR 433 MHz—Zestaw RS-232
PM9501-DPM433RBK30PM9501-DPMSTAR 433 MHz—Zestaw Ethernet
Nie widzisz swojej konfiguracji? PowerScan 9501-DPM zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.
10 Najczęstsze pytania

Kody DPM, zasięgi i wybór generacji

Najczęstsze pytania przy wdrożeniu odczytu kodów znakowanych bezpośrednio — w tym o to, kiedy sensowniej wziąć nowszy 9600 DPX.

Do nowego wdrożenia 9600 DPX: ma nowszy silnik z oświetleniem w trzech barwach (białym, czerwonym i niebieskim) i systemem uczącym 4D, Bluetooth 5.0 zamiast 3.0, ładowanie indukcyjne bez styków i wyższą klasę szczelności (IP65 i IP67 zamiast samego IP65). Model 9501-DPM ma jednak dwie zalety: niższą cenę i zgodność z infrastrukturą serii 9100 i 9500 — jeśli w zakładzie stoją stacje BC9030, BC9130 albo BC9180 i leżą baterie RBP-PM91, dołożenie czytnika nie wymaga wymiany osprzętu. Seria 9600 pracuje na własnych stacjach BC96xx.
