Czym „linear imager” różni się od lasera?

Laser skanuje kod ruchomym lustrem napędzanym silniczkiem — to element, który zużywa się jako pierwszy, zwłaszcza przy wstrząsach i upadkach. Imager liniowy robi zdjęcie i dekoduje je programowo, więc nie ma w nim ruchomych części. Wcześniej wadą imagerów było gorsze celowanie; w serii 9100 rozwiązuje to zielona linia skanująca, która wygląda i działa jak plamka lasera. W praktyce dostajesz wygodę lasera bez jego najsłabszego punktu.

Którą wersję wybrać: przewodową, Bluetooth czy STAR?

Przewodowy PD9130 wystarcza na stanowisku stałym — jest najtańszy i nie wymaga ładowania. PBT9100 z Bluetooth łączy się nie tylko ze stacją, ale też bezpośrednio z komputerem czy tabletem, i obsługuje do siedmiu czytników na jedną stację. PM9100 z radiem STAR ma płynny roaming między odbiornikami, komunikację dwukierunkową i wersje z wyświetlaczem — to wybór dla dużych hal, gdzie operator porusza się między strefami i musi widzieć odpowiedź systemu.

Co daje wersja z wyświetlaczem?

Wyświetlacz graficzny 132 × 48 pikseli pokazuje odpowiedź systemu od razu przy skanowaniu — na przykład ilość do pobrania, lokalizację odkładczą albo komunikat o niezgodności. Klawiatura (4 klawisze w wersji D, 16 w wersji DK) pozwala wprowadzić liczbę sztuk albo numer bez podchodzenia do terminala. Przy kompletacji i inwentaryzacji potrafi to skrócić cykl o kilkanaście sekund na pozycji. Wyświetlacz jest dostępny wyłącznie w wersji radiowej PM9100.

Czy dostanę wersję z pasmem 910 MHz?

Nie do Polski. Producent ma w katalogu numery z radiem STAR na 910 MHz, ale to pasmo nie jest dopuszczone w Unii Europejskiej — legalnie działa u nas wyłącznie wersja 433 MHz. Dlatego w tabeli konfiguracji zostawiliśmy tylko numery 433. Jeśli w dokumentacji zagranicznej centrali widzisz numer z 910, przyślij go — dobierzemy odpowiednik na 433 MHz.

Czy czytnik nadaje się do pracy w chłodni?

Zakres pracy to od −20 do 50 °C, więc chłodnia i strefa buforowa mieszczą się w specyfikacji. Trzeba pamiętać, że baterię ładuje się w temperaturze dodatniej, a przy przenoszeniu czytnika z mrozu do ciepła na oknie optyki skrapla się wilgoć. Przy pracy stale poniżej −20 °C potrzebny jest sprzęt mroźniowy — powiedz nam, w jakiej temperaturze pracujesz, dobierzemy właściwy model.

Ile czytników obsłuży jedna stacja bazowa?

Przy Bluetooth — do siedmiu czytników na jedną stację BC9030. Przy radiu STAR — do szesnastu czytników na jeden odbiornik, z płynnym roamingiem, czyli operator może przechodzić między strefami obsługiwanymi przez różne odbiorniki bez ręcznego przełączania. Jeśli stanowisko wymaga tylko ładowania i zapasowej baterii, warto rozważyć stację BC9130 z dodatkowym gniazdem na ogniwo.

Katalog / Czytniki kodów / Datalogic PowerScan 9100

Datalogic · PowerScan Dostępny

Datalogic PowerScan 9100

Przemysłowy czytnik kodów 1D z zieloną linią skanującą — zasięg do 2,3 metra, 50 upadków z 2 metrów, wymiana baterii w trzy sekundy

Kody 1D · zasięg do 2,3 m50 upadków z 2 m · IP65Zielona linia skanującaWymiana baterii w 3 sekundy

Kody

linear imager, bez ruchomych części

Zasięg

do 2,3 m

kod 40 mil

Odporność

2 m

50 upadków · IP65

Bateria

3350 mAh

ponad 60 000 odczytów

Karta katalogowa

Datalogic PowerScan 9100

Czytnik dla zakładów, w których kody są wyłącznie liniowe — a takich wciąż jest wiele w produkcji, magazynach i logistyce. PowerScan 9100 łączy wygodę celowania właściwą laserowi (widoczna zielona linia skanująca) z trwałością imagera, który nie ma ruchomych części. Sięga 2,3 metra na kodzie 40 mil, znosi pięćdziesiąt upadków z dwóch metrów, a baterię w wersjach bezprzewodowych wymienia się w trzy sekundy.

02 Galeria

Obejrzyj z każdej strony

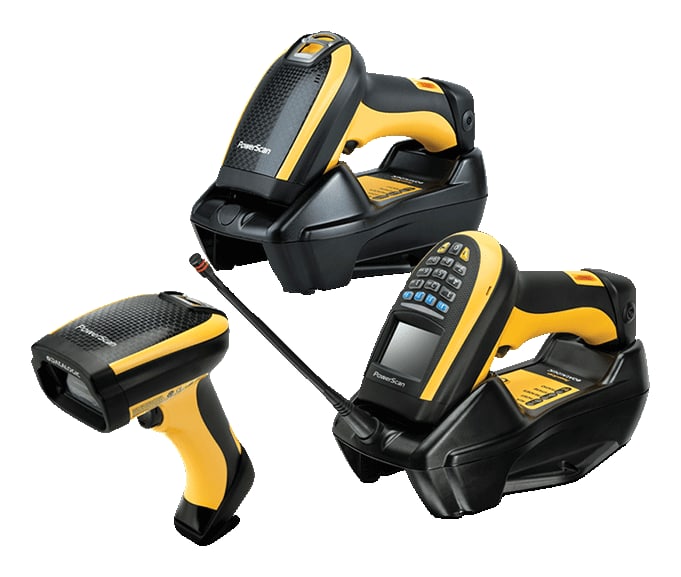

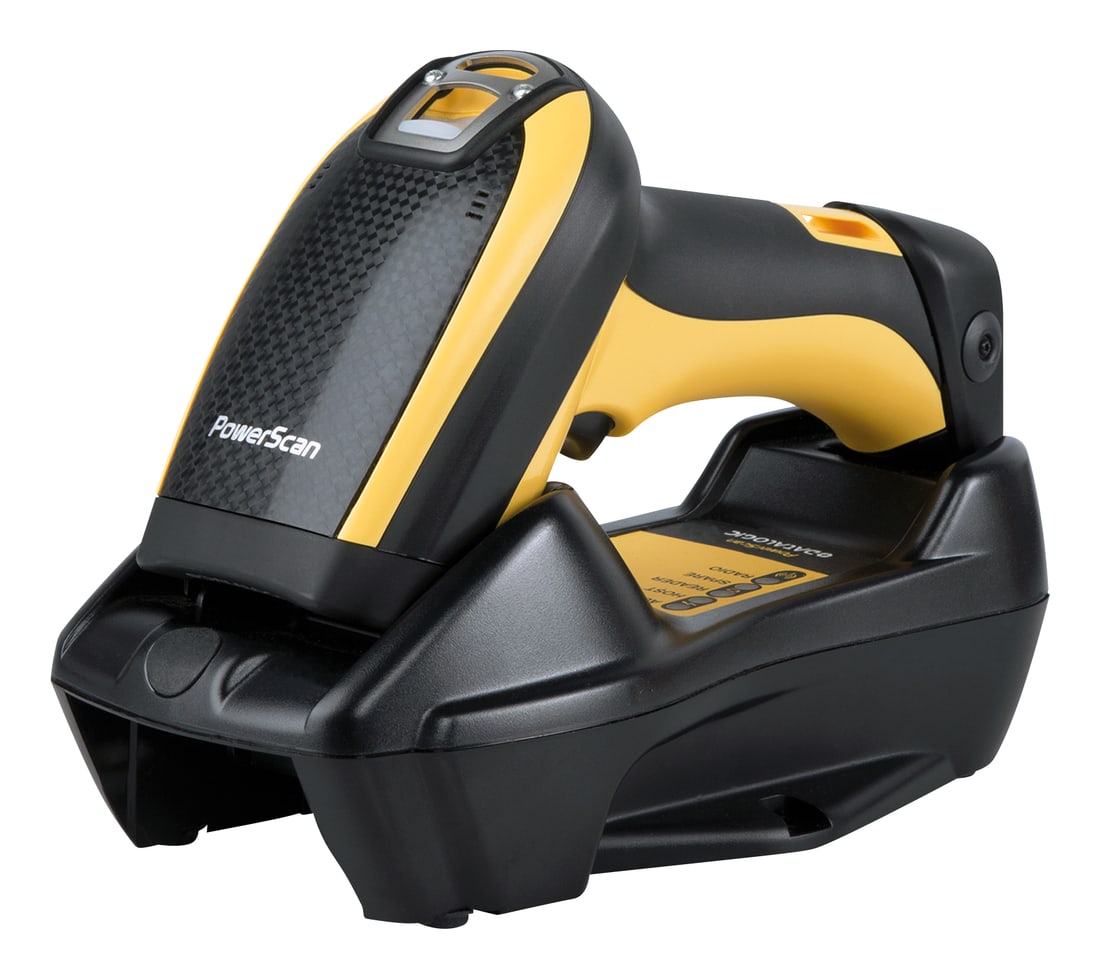

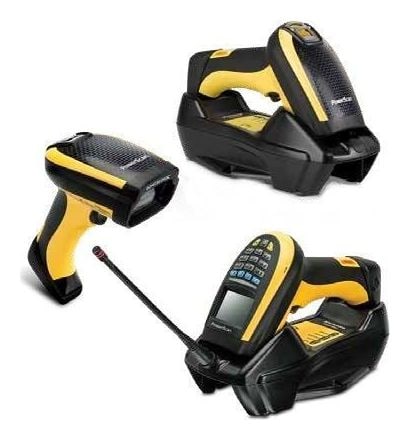

Ujęcia producenta na jednolitej bieli: wersja przewodowa PD9130, bezprzewodowa PBT9100 w stacji bazowej, cała rodzina razem oraz model radiowy z wyświetlaczem i anteną.

Datalogic

01 / 04

PD9130 — wersja przewodowa z multi-interfejsem

03 Kluczowe korzyści

Dlaczego PowerScan 9100

Cztery powody, dla których zakłady pracujące wyłącznie na kodach liniowych wybierają imager przemysłowy zamiast klasycznego lasera.

Celowanie jak laserem, trwałość imagera

Zielona linia skanująca jest równie wyraźna jak plamka lasera — operator widzi dokładnie, co czyta, także na etykiecie zabrudzonej albo umieszczonej wśród innych kodów. Ale w środku nie ma lustra ani silniczka, które w laserze zużywają się jako pierwsze. To połączenie wygody celowania z odpornością mechaniczną.

0ruchomych części

Ponad dwa metry zasięgu

Kod 40 mil czyta z 2,3 metra, kod 20 mil z 1,1 metra, EAN-13 z 61 centymetrów. To znaczy, że etykieta zbiorcza na palecie albo oznaczenie na regale są w zasięgu bez schodzenia z wózka i bez podchodzenia do towaru. Kąt odczytu ±75° w pochyleniu wybacza przy tym niedokładne ustawienie ręki.

2,3 mkod 40 mil

Bateria wymieniana w trzy sekundy

W wersjach bezprzewodowych baterię wyjmuje się w trzy sekundy, bez narzędzi. Przy pracy na dwie albo trzy zmiany oznacza to, że jeden czytnik obsługuje całą dobę — wystarczy zapas ogniw w ładowarce wielostanowiskowej. Jedno ładowanie starcza na ponad 60 000 odczytów.

3 swymiana ogniwa

Pięćdziesiąt upadków z dwóch metrów

Nie jeden upadek, tylko pięćdziesiąt — na beton. Do tego klasa IP65, ochrona ESD 20 kV i praca od −20 do 50 °C. W wersjach bezprzewodowych jest wbudowany zaczep na linkę, więc czytnik można zawiesić przy stanowisku zamiast odkładać go na palety.

50 × 2 mIP65 · od −20 °C

Magazyn i centra dystrybucyjneProdukcja i utrzymanie ruchuPrzyjęcia, wysyłki i sortowaniePraca z wózka widłowegoChłodnia i praca w niskich temperaturach

04 Dane techniczne

Pełna specyfikacja

Parametry wspólne dla rodziny PowerScan 9100. Różnice w łączności i wyposażeniu opisują sekcje Warianty i Konfiguracje.

Informacje ogólne

Producent: Datalogic
Seria: PowerScan (czytniki przemysłowe)
Model: PD9130 (przewodowy), PBT9100 (Bluetooth), PM9100 (STAR 2.0)
Typ: Ręczny czytnik kodów 1D klasy przemysłowej (linear imager)
Kolorystyka: Żółto-czarna; inne kolory i logo klienta przy zamówieniach ilościowych
Gwarancja: 36 mies. gwarancji producenta

Odczyt

Technologia: Linear imager z zieloną linią skanującą — bez ruchomych części
Obsługiwane kody: Wyłącznie 1D: GS1 DataBar, UPC/EAN z dodatkami P2/P5, ISBN, Code 128, EAN 128, Code 39 (także Full ASCII i CIP), Code 32, Codabar, Interleaved 2 of 5, IATA, Industrial i Standard 2 of 5, Code 11, MSI, Plessey, Code 93, Codablock F
Rozdzielczość: od 2,5 mil
Oświetlenie: Zielone LED
Kąt odczytu: Pochylenie ±75°, obrót ±45°, skos ±70°
Minimalny kontrast wydruku: 15%
Sygnalizacja odczytu: 3GL (trzy zielone diody), Green Spot na kodzie, dwie diody Good Read, brzęczyk
Odporność na światło: Praca w pomieszczeniach i w bezpośrednim słońcu

Zasięgi odczytu

Code 39 (5 mil): od 3 do 32 cm
Code 39 (7,5 mil): od 2 do 48 cm
Code 39 (10 mil): od 2 do 66 cm
Code 39 (20 mil): od 3 do 110 cm
Code 39 (40 mil): od 3 do 230 cm
EAN-13: od 2 do 61 cm

Łączność

Interfejsy: Keyboard Wedge, RS-232, USB; opcjonalnie Ethernet (standardowy i przemysłowy)
Bluetooth (PBT9100): Bluetooth 3.0 Class 1; profile HID i SPP; zasięg do 100 m; do 7 czytników na stację
Radio STAR (PM9100): 433 MHz; zasięg 100 m przy 19,2 kB/s, 50 m przy 500 kB/s; płynny roaming; komunikacja dwukierunkowa
Konfiguracja radia: Punkt-punkt albo wielopunktowa; do 16 czytników na odbiornik
Bezpieczeństwo transmisji: Szyfrowanie danych, uwierzytelnianie czytnika
Pasmo 910 MHz: Istnieje w katalogu producenta, ale nie wolno go używać w Unii Europejskiej — w Polsce dopuszczone jest wyłącznie 433 MHz

Wyświetlacz i klawiatura (PM9100)

Wyświetlacz: Graficzny z białym podświetleniem, 132 × 48 pikseli; domyślnie 6 wierszy po 21 znaków
Klawiatura: PM9100-D: 4 klawisze konfigurowalne; PM9100-DK: 16 klawiszy
Zastosowanie: Odbiór potwierdzenia z systemu i wprowadzanie danych bez podchodzenia do terminala

Zasilanie

Bateria: Li-Ion 3350 mAh (RBP-PM91); wersja z blokadą RBP-PM91-LK
Odczyty na ładowaniu: ponad 60 000 (odczyt ciągły)
Czas ładowania: 4,5 h z zasilania zewnętrznego, 10 h z portu hosta
Wymiana baterii: 3 sekundy, bez narzędzi
Napięcie (przewodowy): 4,5–30 V DC
Pobór prądu (PD9130): 440 mA przy 4,5 V; 380 mA przy 5 V; 75 mA przy 30 V

Odporność i wymiary

Upadki: 50 upadków z 2,0 m na beton
Klasa szczelności: IP65
Ochrona ESD: 20 kV (wyładowanie powietrzne)
Temperatura pracy: od −20 °C do 50 °C; przechowywanie od −40 do 70 °C
Wilgotność: 0–95% bez kondensacji
Wymiary czytnika: 212 × 110 × 74 mm; stacja: 240 × 108 × 95 mm
Masa: PD9130: 340 g; PBT9100 i PM9100: 405 g; wersje z wyświetlaczem: 435 g
Zaczep na linkę: Wbudowany w wersjach bezprzewodowych

Stacje bazowe i akcesoria (numery katalogowe)

Stacja multi-interfejs: BC9030-BT / -433 (RS-232, USB, Keyboard Wedge)
Stacja z drugą ładowarką: BC9130-BT / -433 — dodatkowe gniazdo na baterię zapasową
Stacja z podwójną ładowarką: BC9160-433 (RS-232, USB, Keyboard Wedge)
Stacja z Ethernetem: BC9180-BT / -433
Baterie: RBP-PM91 (wymienna 3350 mAh), RBP-PM91-LK (z blokadą), FBP-PM91 (stała)
Ładowarki: MC-P090 (4-stanowiskowa, wymaga zasilacza 90ACC0350), CHR-P090
Uchwyty: STD-P090 (podstawka hands-free), VMK-P090 (montaż w pojeździe), 7-0404 (zwijacz przemysłowy)

Oprogramowanie

Konfiguracja: Datalogic Aladdin — bezpłatny program konfiguracyjny
Sterowniki kasowe: Narzędzia OPOS i JavaPOS dostępne bezpłatnie

Karta katalogowa PowerScan 9100 (PDF, angielski)0,3 MB

05 Warianty

Trzy sposoby połączenia

Obudowa, optyka i odporność są takie same. Wybór dotyczy tego, jak czytnik rozmawia z systemem — i czy ma wyświetlacz.

Najpierw — wybierz sposób połączenia

Przewodowo, Bluetooth albo radio STAR z roamingiem

PD9130 — przewodowy

USB / RS-232 / KBW

Multi-interfejs: USB, RS-232 i Keyboard Wedge w jednym numerze katalogowym, przełączany programowo. Masa 340 g. Bez baterii i stacji — najprostsze i najtańsze wejście w serię 9100.

Stanowisko stałe, kontrola, pakowanie

PBT9100 — Bluetooth

Bluetooth 3.0 · 100 m

Bluetooth 3.0 Class 1 o zasięgu do 100 metrów, profile HID i SPP, do siedmiu czytników na jedną stację bazową. Masa 405 g. Łączy się także bezpośrednio z komputerem albo tabletem, bez stacji.

Praca z komputerem albo terminalem

PM9100 — radio STAR 2.0

433 MHz · roaming

Radio wąskopasmowe 433 MHz z płynnym roamingiem między odbiornikami i komunikacją dwukierunkową, do 16 czytników na odbiornik. Wersje z wyświetlaczem graficznym i klawiaturą 4 albo 16 klawiszy pozwalają odebrać odpowiedź systemu bez podchodzenia do terminala. Masa 405–435 g.

Duża hala, praca z potwierdzeniem

Do tego — wybór silnika skanującego

rodzaj czytnika

Linear imager 1D

Zielona linia skanująca

Imager liniowy o rozdzielczości 2,5 mil z zieloną linią celowniczą imitującą laser. Czyta wyłącznie kody jednowymiarowe — jeśli w procesie występują kody 2D, Data Matrix albo QR, właściwym wyborem jest PowerScan 9600.

Zasięg od 2 cm do 230 cm Zielone LED

06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Numery katalogowe PowerScan 9100 dostępne w Unii Europejskiej. Zawęź listę modelem, wyświetlaczem i zawartością zestawu, a part number dodaj do zapytania ofertowego.

Model

Wyświetlacz

Zestaw

Part number	Model	Łączność	Wyświetlacz	Zestaw
PBT9100-RBK10EUPopularny	PBT9100	Bluetooth	—	Zestaw USB
PD9130-K1Popularny	PD9130	Przewodowy	—	Zestaw USB
PM9100-433RBK10Popularny	PM9100	STAR 433 MHz	—	Zestaw USB
PBT9100-RB	PBT9100	Bluetooth	—	Sam skaner
PBT9100-RBK20EU	PBT9100	Bluetooth	—	Zestaw RS-232
PD9130	PD9130	Przewodowy	—	Sam skaner
PD9130-K2	PD9130	Przewodowy	—	Zestaw RS-232
PM9100-433RB	PM9100	STAR 433 MHz	—	Sam skaner
PM9100-433RBK20	PM9100	STAR 433 MHz	—	Zestaw RS-232
PM9100-D433RB	PM9100	STAR 433 MHz	Wyświetlacz + 4 klawisze	Sam skaner
PM9100-D433RBK10	PM9100	STAR 433 MHz	Wyświetlacz + 4 klawisze	Zestaw USB
PM9100-D433RBK20	PM9100	STAR 433 MHz	Wyświetlacz + 4 klawisze	Zestaw RS-232
PM9100-DK433RB	PM9100	STAR 433 MHz	Wyświetlacz + 16 klawiszy	Sam skaner
Brak konfiguracji dla wybranych filtrów. Skontaktuj się z nami — skompletujemy ją na zamówienie.

Nie widzisz swojej konfiguracji? PowerScan 9100 zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.

10 Najczęstsze pytania

Kody 1D, radio i wyświetlacz

Najczęstsze pytania przy konfiguracji PowerScan 9100 — zaczynając od tego, czy w Twoim procesie na pewno nie ma kodów dwuwymiarowych.

Decyduje jedno: czy w procesie występują kody dwuwymiarowe. PowerScan 9100 czyta wyłącznie kody liniowe — jeśli pojawiają się Data Matrix, QR albo kody złożone typu PDF417, trzeba wziąć 9600. Jeśli natomiast cały zakład pracuje na Code 128 i EAN, 9100 jest tańszy, ma dobre zasięgi (2,3 metra na kodzie 40 mil) i wyraźną zieloną linię celowniczą. Warto jednak pomyśleć w perspektywie kilku lat: kody 2D pojawiają się coraz częściej, także w wymaganiach kontrahentów.
