Katalog / Czytniki kodów / Datalogic Magellan 3600VSi
Datalogic · Magellan 3600VSi Dostępny

Datalogic Magellan 3600VSi

Pionowy skaner jednopłaszczyznowy na ladę — 1D, 2D, Digimarc i GS1 Digital Link
1D, 2D, Digimarc i OCRGS1 Digital LinkOpcja RFID UHF i wideoGwarancja 3 lata
Matryca
1360 × 1120
migawka globalna
Odczyt
do 26 cm
kod 20 mil od szyby
Pobór mocy
1,2 W
praca ciągła
Gwarancja
3 lata
fabryczna producenta
Karta katalogowa
Datalogic Magellan 3600VSi Datalogic Magellan 3600VSi

Skaner, który stoi na ladzie i czyta wszystko, co kasjer albo klient przesunie przed jego oknem — kod z etykiety, z pogniecionego opakowania i z ekranu telefonu. Matryca 1360 × 1120 z migawką globalną radzi sobie z kodami w ruchu, a obudowa bez części ruchomych pracuje bezgłośnie i nie ma czego zużyć. Oprócz zwykłych kodów 1D i 2D czyta znaki wodne Digimarc, kody złożone, OCR i GS1 Digital Link — czyli oznaczenia niosące numer partii, datę ważności i link do karty produktu, na których opiera się kontrola wycofań i personalizowane promocje. Rodzina ma trzy poziomy: 3610VSi to skaner podstawowy, 3650VSi dokłada kolorowe zdjęcia z szyby, port pomocniczy i opcjonalny RFID UHF, a 3670VSi jeszcze kamerę wideo 1 Mpix do monitoringu strat. Pobór mocy 1,2 W w pracy ciągłej i obudowa z 85% tworzyw z recyklingu z certyfikatem TÜV.

02 Galeria

Obejrzyj z bliska

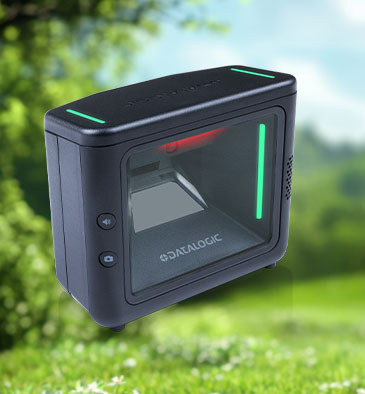

Render producenta z widocznym oknem odczytu i paskiem potwierdzenia Green Spot oraz ujęcie ilustrujące ekologiczną konstrukcję obudowy.

Datalogic
Magellan 3600VSi od frontu — okno skanera z podświetleniem i pasek Green Spot potwierdzający odczyt Magellan 3600VSi od frontu — okno skanera z podświetleniem i pasek Green Spot potwierdzający odczyt
03 Kluczowe korzyści

Dlaczego Magellan 3600VSi

Cztery rzeczy, które decydują o jego miejscu w ofercie: odczyt w ruchu i z ekranu telefonu, obsługa GS1 Digital Link i Digimarc, opcje RFID i wideo oraz niski pobór mocy.

Czyta w ruchu, także z ekranu telefonu

Matryca 1360 × 1120 z migawką globalną rejestruje cały obraz naraz, więc kod przesuwany przed oknem nie rozmywa się. Odczytuje kody drukowane, pogniecione i słabo kontrastowe (minimalny kontrast druku 25%) oraz wyświetlane na ekranach telefonów — a to dziś większość kuponów, kart lojalnościowych i biletów. Rozdzielczość sięga 3 mil dla kodów 1D i 6 mil dla 2D, a odczyt działa w oświetleniu od zera do 86 100 luksów, czyli także przy oknie wystawowym.

1360 × 1120matryca z migawką globalną

GS1 Digital Link, Digimarc i OCR — nie tylko EAN

Poza standardowymi kodami 1D i 2D skaner czyta znaki wodne Digimarc, kody złożone GS1 DataBar, PDF417 oraz OCR. Najważniejszy jest GS1 Digital Link: kod niesie wtedy nie tylko numer produktu, ale też partię, datę ważności i adres karty produktu. Na tym opierają się kontrola dat przydatności przy kasie, wycofania partii i promocje personalizowane — bez dokładania osobnego czytnika ani zmiany kasy.

Digimarcznaki wodne · GS1 Digital Link

RFID, kamera i weryfikacja wieku w jednym urządzeniu

Model 3650VSi można zamówić z czytnikiem i programatorem RFID UHF (EPC Class 1 Gen 2, zasięg do 20 cm) do śledzenia i dezaktywacji zabezpieczeń przy kasie i przy zwrotach. Model 3670VSi dokłada kamerę wideo 1280 × 800 przy 40 klatkach na sekundę — do nagrywania stanowiska albo do zewnętrznych systemów AI rozpoznających towar. Kolorowe zdjęcia z szyby obsługują karty lojalnościowe i weryfikację wieku ze skanowanego dokumentu. Skaner jest zgodny z systemami EAS Checkpoint i Tyco Sensormatic.

20 cmzasięg RFID UHF (opcja)

1,2 wata, 85% recyklatu i trzy lata gwarancji

W pracy ciągłej urządzenie pobiera 1,2 W — przy kilkudziesięciu stanowiskach w sieci to realna pozycja w rachunku. Obudowa powstaje w 85% z tworzyw z recyklingu (certyfikat TÜV), opakowanie jest ekologiczne, a konstrukcja bez części ruchomych nie ma czego zużyć: pracuje bezgłośnie i nie wymaga serwisu mechanicznego. Producent daje trzy lata gwarancji fabrycznej, a konfigurację i aktualizacje obsługuje bezpłatny Datalogic Aladdin oraz platforma zdalnego zarządzania.

85%tworzyw z recyklingu · TÜV
Kasa obsługiwana w sklepieKasa samoobsługowa i kioskApteka i punkt wydańKontrola biletów i dostępuPunkt odbioru i zwrotów
04 Dane techniczne

Pełna specyfikacja

Parametry przepisane z oficjalnej karty katalogowej Datalogic Magellan 3600VSi (DS-MAGELLAN3600VSi-EN Rev. A). Karta w oryginale jest po angielsku — polskiej wersji producent nie wydaje.

Informacje ogólne
Producent
Datalogic S.p.A. (Włochy)
Modele
Magellan 3610VSi, 3650VSi (zdjęcia kolorowe, port AUX, opcja RFID) i 3670VSi (dodatkowo kamera wideo)
Typ
Pionowy skaner jednopłaszczyznowy (single plane) do montażu na ladzie lub ścianie
Gwarancja
36 mies. (gwarancja fabryczna producenta)
Odczyt kodów
Kody 1D
Autodetekcja wszystkich standardowych kodów liniowych, w tym GS1 DataBar
Kody 2D
Aztec Code, Data Matrix (tylko ECC200), QR Code
Kody złożone i piętrowe
GS1 Digital Link, GS1 DataBar Composites, GS1 DataBar Expanded Stacked, GS1 DataBar Stacked i Stacked Omnidirectional, MicroPDF417, PDF417
Znaki wodne
Digimarc Barcodes / GS1 DW Code
Rozdzielczość maksymalna
Kody 1D: 3 mil · kody 2D: 6 mil
Minimalny kontrast druku
25%
Wydajność odczytu
Matryca
1360 × 1120 pikseli, migawka globalna
Głębia ostrości 1D
5 mil Code 39: 1–13 cm · 7,5 mil Code 39: 0–18 cm · 10 mil EAN: 0–19 cm · 13 mil EAN: 0–22 cm · 20 mil Code 39: 0–26 cm
Głębia ostrości 2D
6,6 mil PDF: 1–12 cm · 10 mil PDF: 0–18 cm · 10 mil Data Matrix: 1–9 cm · 15 mil Data Matrix i QR: 0–16 cm · 20 mil Data Matrix i QR: 0–18 cm
Wysokość odczytu
15 cm (kod EAN 13 mil z odległości 15 cm)
Kąty odczytu
Pitch ±65°, roll (obrót) 0–360°, skew ±65°
Oświetlenie
Rozproszone diody LED, dobrane pod kątem komfortu oczu
Sygnalizacja
Głośnik z regulacją tonu i głośności, dioda potwierdzenia odczytu i transmisji
Odporność na światło
0 do 86 100 luksów
Przechwytywanie obrazu
Formaty BMP, JPEG, TIFF, RAW; kolor w modelach 3650 i 3670, odcienie szarości we wszystkich
Szybkość odczytu obrazu
60 mln pikseli na sekundę (skala szarości); 4 sekundy na obraz JPEG w kolorze (3650/3670)
Interfejsy i zasilanie
Interfejsy
OEM (IBM) USB, RS-232, USB w trybie klawiatury, USB Com
Port pomocniczy (3650/3670)
Powered USB typu A (USB Com) — wymaga zasilania 12 V, OEM-USB 12 V albo USB-C Power Delivery 9–12 V
Zasilanie
Sieciowe 100–240 V AC 50–60 Hz; wejście DC 5–12 V; USB-C Power Delivery 9 lub 12 V w modelach 3650 i 3670
Pobór mocy
Praca typowa 1,2 W, maksymalnie 3 W, uśpienie 1,0 W; z podłączonym skanerem ręcznym odpowiednio 1,8 W, 6 W i 1,5 W
Kamera wideo (3670)
1280 × 800, migawka globalna, 40 kl./s, pole widzenia 74° × 50°, port USB typu B w standardzie UVC
RFID UHF (opcja dla 3650 i 3670)
Standard
EPC UHF Class 1 Gen 2 (ISO 18000-6C) — odczyt i zapis
Częstotliwość
Europa: 865–868 MHz
Moc
Maksymalnie 9 dBm, konfigurowalna
Zasięg odczytu
Do 20 cm (liniowo)
Wymagania
Zasilanie 12 V, OEM-USB 12 V albo USB-C Power Delivery 9–12 V
Obudowa i warunki pracy
Wymiary
13,7 × 15,2 × 8,4 cm
Waga
0,60 kg
Szczelność
IP52
Temperatura pracy
0 °C do 40 °C
Temperatura przechowywania
−40 °C do 70 °C
Wilgotność
5–95% bez kondensacji
ESD
25 kV wyładowanie powietrzne
Konstrukcja
Elektronika bez części ruchomych — praca bezgłośna
Materiały
85% tworzyw z recyklingu z certyfikatem TÜV, opakowanie ekologiczne
Funkcje dodatkowe i oprogramowanie
Systemy EAS
Checkpoint Systems (współpraca z Counterpoint IX i Evolve D11) oraz Tyco Sensormatic (potwierdzenie odczytu)
Funkcje serwisowe
Raportowanie diagnostyczne, pobieranie oprogramowania z hosta, skrypty Magellan ULE
Konfiguracja
Datalogic Aladdin — bezpłatne narzędzie do pobrania ze strony producenta
Integracja z kasą
OPOS i JavaPOS (bezpłatne), SDK dla Androida; obsługa Windows, Linux i Android
Zarządzanie zdalne
Platforma IoT producenta — diagnostyka, aktualizacje oprogramowania i konfiguracja
Zgodność środowiskowa
RoHS (UE i Chiny)
Klasyfikacja LED
Grupa ryzyka wyłączona (Exempt) wg EN/IEC 62471
Akcesoria — part numbery
Uchwyt ścienno-blatowy
90ACC0598
Uchwyt z regulacją kąta i podstawką
90ACC0599
Skaner obsługi klienta (CSS) z uchwytem omni
90ACC0515 — do odczytu kodów z telefonu, kuponów i kart lojalnościowych
Zasilacze i przewody
90ACC0192, 90ACC0193 oraz przewody 90A052121, 90A052129, 90A052292, 90A052293, 90A052311, 90A052363, 90A052380, 90A052405, 90A052406
Umowy serwisowe
EASEOFCARE — ZSC2M361031 / 51, ZSC3M361031 / 51, ZSN5M361031 / 51 (analogicznie dla 3650 i 3670)
Karta katalogowa Magellan 3600VSi (PDF, angielski)0,2 MB

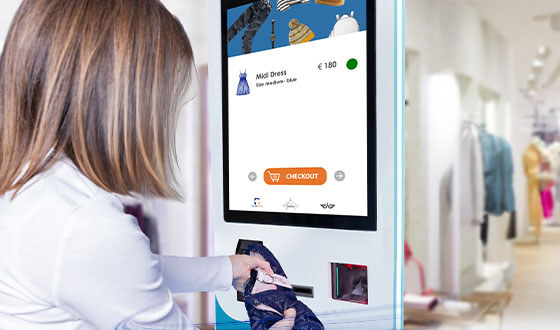

Klientka przy kiosku samoobsługowym w sklepie odzieżowym przykłada metkę ubrania do wbudowanego skanera Datalogic
Detal · kasa obsługiwana, samoobsługa i kiosk
Zastosowania

Gdzie pracuje Magellan 3600VSi

Pionowy Magellan trafia wszędzie tam, gdzie towar przesuwa się przed oknem skanera, a stanowiska nie da się albo nie opłaca przebudowywać. Kasa obsługiwana w sklepie spożywczym, convenience i specjalistycznym, kasa samoobsługowa i kiosk zamówień, apteka i punkt wydań, kontrola biletów i dostępu, weryfikacja ceny oraz punkt przyjęć i zwrotów. Modele 3650VSi i 3670VSi dokładają funkcje ochrony przed stratami: kolorowe zdjęcia z szyby, opcjonalny RFID UHF i kamerę wideo.

  • Kasa obsługiwana
  • Kasa samoobsługowa
  • Kiosk i ticketing
  • Weryfikacja wieku
  • Ochrona przed stratami
05 Warianty

Trzy poziomy wyposażenia

3610VSi z samym odczytem, 3650VSi ze zdjęciami kolorowymi, portem pomocniczym i opcją RFID albo 3670VSi z dodatkową kamerą wideo.

Który Magellan 3600VSi

Trzy poziomy wyposażenia na tej samej elektronice odczytu
Magellan 3610VSi
Podstawowy

Pełna wydajność odczytu 1D, 2D, Digimarc i GS1 Digital Link, interfejsy USB, RS-232 i OEM USB. Bez portu pomocniczego, bez kolorowych zdjęć i bez RFID. Wybór tam, gdzie skaner ma po prostu szybko czytać.

Kasa, na której liczy się tylko odczyt
Magellan 3650VSi
Zdjęcia kolorowe i RFID

Dokłada przechwytywanie kolorowych obrazów z szyby, port pomocniczy Powered USB pod skaner ręczny oraz zasilanie USB-C Power Delivery. W opcji czytnik i programator RFID UHF o zasięgu do 20 cm.

Lojalność, weryfikacja wieku, ochrona przed stratami
Magellan 3670VSi
Kamera wideo

Wszystko, co ma 3650VSi, plus kolorowa kamera wideo 1280 × 800 przy 40 kl./s w standardzie UVC. Do nagrywania obrazu z kasy albo do zewnętrznych systemów rozpoznających towar i wykrywających nieprawidłowości.

Monitoring stanowiska i aplikacje AI

Do tego — wybór silnika skanującego

rodzaj czytnika
Obrazowanie cyfrowe 1360 × 1120
Migawka globalna · odczyt wielokierunkowy

Matryca 1360 × 1120 pikseli z migawką globalną i wielokierunkowym odczytem: pitch ±65°, roll pełne 360°, skew ±65°. Oświetlenie to rozproszone diody LED dobrane pod kątem komfortu oczu kasjera. Typowa głębia ostrości: kod EAN 13 mil od 0 do 22 cm, Code 39 20 mil do 26 cm, QR 15 mil do 16 cm. Wysokość odczytu 15 cm dla kodu EAN 13 mil.

Zasięg Do 26 cm Pasek Green Spot potwierdzający odczyt
06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Szesnaście numerów katalogowych Magellana 3600VSi dostępnych w Europie — filtruj po modelu, uchwycie i zawartości zestawu. Part number dodaj do zapytania, a my dobierzemy przewód, zasilacz i montaż.

Model
Uchwyt
Przewód w zestawie
Part numberModelObraz i RFIDUchwytPrzewódZasilacz
M3610-010200PopularnyMagellan 3610VSiOdcienie szarościOsobnoBez przewoduOsobno
M3610-010200-00604Magellan 3610VSiOdcienie szarościOsobnoUSB (tryb klawiatury)Osobno
M3610-010210Magellan 3610VSiOdcienie szarościŚcienno-blatowy w zestawieBez przewoduOsobno
M3610-010210-00403Magellan 3610VSiOdcienie szarościŚcienno-blatowy w zestawieOEM USB (IBM)Nie wymaga
M3610-010210-00604PopularnyMagellan 3610VSiOdcienie szarościŚcienno-blatowy w zestawieUSB (tryb klawiatury)Osobno
M3650-010200PopularnyMagellan 3650VSiKolorowe zdjęcia · port AUXOsobnoBez przewoduOsobno
M3650-010200-00403Magellan 3650VSiKolorowe zdjęcia · port AUXOsobnoOEM USB (IBM)Nie wymaga
M3650-010200-07604Magellan 3650VSiKolorowe zdjęcia · port AUXOsobnoUSB (tryb klawiatury)Europejski w zestawie
M3650-010210Magellan 3650VSiKolorowe zdjęcia · port AUXŚcienno-blatowy w zestawieBez przewoduOsobno
M3650-010210-00403Magellan 3650VSiKolorowe zdjęcia · port AUXŚcienno-blatowy w zestawieOEM USB (IBM)Nie wymaga
M3650-010210-07104Magellan 3650VSiKolorowe zdjęcia · port AUXŚcienno-blatowy w zestawieRS-232Europejski w zestawie
M3650-010210-07604PopularnyMagellan 3650VSiKolorowe zdjęcia · port AUXŚcienno-blatowy w zestawieUSB (tryb klawiatury)Europejski w zestawie
M3670-010200PopularnyMagellan 3670VSiKolorowe zdjęcia · kamera wideoOsobnoBez przewoduOsobno
M3670-010210Magellan 3670VSiKolorowe zdjęcia · kamera wideoŚcienno-blatowy w zestawieBez przewoduOsobno
M3670-010210-00604Magellan 3670VSiKolorowe zdjęcia · kamera wideoŚcienno-blatowy w zestawieUSB (tryb klawiatury)Osobno
M3670-010210-07604PopularnyMagellan 3670VSiKolorowe zdjęcia · kamera wideoŚcienno-blatowy w zestawieUSB (tryb klawiatury)Europejski w zestawie
Nie widzisz swojej konfiguracji? Magellan 3600VSi zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.
10 Najczęstsze pytania

Dobór modelu i wdrożenie

Najczęstsze pytania przy wyborze skanera na ladę — od różnicy między modelami po GS1 Digital Link i systemy antykradzieżowe.

3610VSi ma pełną wydajność odczytu i nic ponadto — to wybór na kasę, gdzie skaner ma po prostu szybko czytać. 3650VSi dokłada trzy rzeczy: przechwytywanie kolorowych obrazów z szyby (karty lojalnościowe, weryfikacja wieku z dokumentu), port pomocniczy Powered USB pod skaner ręczny do towarów wielkogabarytowych oraz opcjonalny RFID UHF. 3670VSi to 3650VSi plus kolorowa kamera wideo 1 Mpix do monitoringu stanowiska albo do systemów AI rozpoznających towar. Odczyt kodów jest we wszystkich trzech identyczny.
