Katalog / Czytniki kodów / Datalogic Gryphon GM4600
Datalogic · Gryphon GM4600 Dostępny

Datalogic Gryphon GM4600

Skaner na radiu wąskopasmowym STAR — poza pasmem Wi-Fi, do 16 sztuk na odbiornik
System STAR 433,92 MHzDo 16 skanerów na odbiornikŁadowanie indukcyjneOdczyt do 125 cm
Radio
STAR 433 MHz
poza pasmem Wi-Fi
Zasięg radia
min. 50 m
otwarta przestrzeń
Odczyt
do 125 cm
optyka HP, dwa sensory
Bateria
3250 mAh
ładowanie indukcyjne
Karta katalogowa
Datalogic Gryphon GM4600 Datalogic Gryphon GM4600

Bezprzewodowy Gryphon dla miejsc, w których pasmo 2,4 GHz jest już zajęte. Zamiast Bluetootha pracuje tu własny system radiowy Datalogica — STAR na częstotliwości 433,92 MHz. Niższa częstotliwość ma dwie praktyczne zalety: fala lepiej przenika przez regały, ściany działowe i towar, a transmisja nie konkuruje z firmowym Wi-Fi ani z dziesiątkami urządzeń Bluetooth w hali. Producent podaje minimum pięćdziesiąt metrów zasięgu w otwartej przestrzeni i do szesnastu skanerów na jeden odbiornik, w konfiguracji punkt-punkt albo punkt-wielopunkt, z komunikacją dwukierunkową. Reszta jest wspólna z całą serią 4600: dwurdzeniowy procesor z dekodowaniem neuronowym, podwójna optyka HP sięgająca 125 centymetrów, zielony krzyż celownika, Green Spot, potrójna dioda 3GL i wibracja, a także ładowanie indukcyjne w stacji — bez styków, które trzeba czyścić.

02 Galeria

Obejrzyj z bliska

Ujęcia producenta: skanery bezprzewodowe w stacjach ładujących indukcyjnie oraz praca przy montażu elektroniki.

Datalogic
Dwa skanery bezprzewodowe w stacjach ładujących indukcyjnie — po lewej stacja z klipsem do wózka, po prawej z adapterem montażowym Dwa skanery bezprzewodowe w stacjach ładujących indukcyjnie — po lewej stacja z klipsem do wózka, po prawej z adapterem montażowym
03 Kluczowe korzyści

Dlaczego Gryphon GM4600

Cztery rzeczy, które decydują o jego miejscu w ofercie: radio poza pasmem Wi-Fi, szesnaście skanerów na odbiornik, ładowanie bez styków i pełna wydajność odczytu serii 4600.

Radio poza pasmem Wi-Fi — 433 MHz zamiast 2,4 GHz

System STAR pracuje na 433,92 MHz, czyli daleko od zatłoczonego pasma 2,4 GHz, w którym siedzą Wi-Fi, Bluetooth i większość urządzeń bezprzewodowych w firmie. To rozwiązuje problem, który przy skanerach Bluetooth ujawnia się dopiero po wdrożeniu: przerywana transmisja i gubione odczyty w godzinach szczytu. Niższa częstotliwość ma też lepszą propagację — fala skuteczniej obchodzi regały, ściany działowe i stosy towaru.

433,92 MHzpasmo ISM, poza Wi-Fi

Szesnaście skanerów na jeden odbiornik

STAR obsługuje konfiguracje punkt-punkt i punkt-wielopunkt, z komunikacją dwukierunkową — skaner nie tylko wysyła odczyt, ale też odbiera potwierdzenia i polecenia z systemu. Na jeden odbiornik radiowy można podpiąć do szesnastu skanerów, ponad dwa razy więcej niż w wersji Bluetooth. Przy hali z kilkunastoma stanowiskami oznacza to jeden punkt integracji z systemem zamiast kilku baz rozstawionych po obiekcie.

16skanerów na jeden odbiornik

Ładowanie indukcyjne — koniec ze stykami

Skaner ładuje się w stacji indukcyjnie, bez metalowych styków. To usuwa najczęstszą przyczynę awarii skanerów bezprzewodowych w pracy ciągłej: styki utleniają się, zbierają pył i tłuszcz oraz zużywają mechanicznie przy każdym odłożeniu, aż stanowisko zaczyna „nie ładować” w losowych momentach. Bez styków nie ma czego czyścić ani wymieniać, a odkładanie skanera nie wymaga trafiania w gniazdo. Pakiet 3250 mAh wystarcza na ponad osiemdziesiąt tysięcy odczytów.

80 000odczytów z jednego ładowania

Ta sama elektronika co w reszcie serii 4600

Inne radio nie oznacza gorszego odczytu. W środku pracuje ten sam dwurdzeniowy procesor z dekodowaniem opartym na sieci neuronowej, ta sama podwójna optyka HP (1,5 Mpix plus VGA) z zasięgiem do 125 cm i ten sam zestaw potwierdzeń: zielony krzyż celownika, Green Spot rzucany wprost na kod, potrójna dioda 3GL i wibracja. Tolerancja ruchu 70 cali na sekundę pozwala czytać w locie, bez zatrzymywania ręki.

125 cmzasięg optyki HP
Magazyn i hala z gęstą siecią Wi-FiProdukcja i lekki przemysłPrzyjęcia towaru i kompletacjaZaplecze sklepu i sala sprzedażyPoczta, bank, administracja
04 Dane techniczne

Pełna specyfikacja

Parametry przepisane z oficjalnej karty katalogowej serii Datalogic Gryphon 4600 (DS-GRYPHON4600SERIES-EN Rev. A), ograniczone do modeli z systemem radiowym STAR. Karta w oryginale jest po angielsku.

Informacje ogólne
Producent
Datalogic S.p.A. (Włochy)
Model
Gryphon GM4600 — bezprzewodowy, system radiowy Datalogic STAR
Typ
Ręczny skaner bezprzewodowy 2D
Optyka
Wyłącznie HP (dwa sensory) — wersji HD producent nie oferuje dla modeli bezprzewodowych
Kolor
Czarny — wersja medyczna w bieli opisana jako Gryphon GM4600 HC
Gwarancja
36 mies. (gwarancja fabryczna producenta)
Łączność radiowa (system STAR)
System
Datalogic STAR Cordless System
Częstotliwość pracy
Pasma ISM 433,92 MHz oraz 915 MHz — w Polsce stosuje się 433,92 MHz
Moc promieniowana
Poniżej 10 dBm przy 433,92 MHz · poniżej 15 dBm przy 915 MHz
Zasięg radiowy
Minimum 50 m w otwartej przestrzeni
Konfiguracje
Punkt-punkt i punkt-wielopunkt
Liczba skanerów na odbiornik
Do 16
Komunikacja
Dwukierunkowa — skaner odbiera potwierdzenia i polecenia z systemu
Interfejsy stacji WLC4690
USB-C, USB i RS-232 — wersja wielointerfejsowa
Napięcie zasilania stacji
4,5–14 V DC ±5%
Zasilanie i ładowanie
Pakiet bateryjny
Litowo-jonowy 3250 mAh (RBP-GM46)
Czas ładowania
Od zera do pełna 3,5 godziny; od 10 do 80 procent 2 godziny przy zasilaniu 12 V DC
Liczba odczytów z ładowania
Ponad 80 000
Ładowanie
Indukcyjne, bez styków
Pakiet superkondensatorowy
RSP-GM46 (1000 F) — producent wymienia go dla serii; w katalogu GM4600 nie ma gotowej konfiguracji z superkondensatorem
Pobór mocy przy ładowaniu
Typowo poniżej 6 W
Diody stacji
Ładowanie — migające pomarańczowe; ładowanie zakończone — stałe zielone
Odczyt kodów
Kody 1D
Autodetekcja wszystkich standardowych kodów liniowych, w tym GS1 DataBar
Kody 2D
Aztec Code, Han Xin, Data Matrix, MaxiCode, Micro QR Code, QR Code, DotCode, GS1 Digital Link
Kody złożone i piętrowe
EAN/JAN Composites, GS1 DataBar Composites, GS1 DataBar Expanded Stacked, GS1 DataBar Stacked i Stacked Omnidirectional, MacroPDF, MicroPDF417, PDF417, UPC A/E Composites
Kody pocztowe
Australian Post, British Post, China Post, IMB, Japanese Post, KIX Post, Planet Code, Postnet, Royal Mail (RM4SCC)
Znaki wodne
Digimarc Barcodes
OCR
OCR-A, OCR-B, MICR
Rozdzielczość maksymalna
Kody 1D i PDF417: 0,077 mm (3 mil) · Data Matrix: 0,102 mm (4 mil)
Minimalny kontrast druku
15%
Wydajność odczytu
Sensor
1,5 Mpix (1360 × 1120) + VGA (640 × 600) — dwa sensory
Dekodowanie
Dwurdzeniowy procesor z algorytmami AI i dekodowaniem opartym na sieci neuronowej
Celownik
Zielony krzyż LED
Oświetlenie
Dwukolorowe — ciepła biel i hyper red, przełączane przez użytkownika
Tolerancja ruchu
70 cali na sekundę
Kąty odczytu
Pitch ±65°, roll (obrót) 360°, skew ±65°
Potwierdzenie odczytu
Green Spot na kodzie, potrójna dioda 3GL, sygnał dźwiękowy z regulacją tonu i wibracja
Tryby pracy
Motionix — automatyczne przełączanie trybu odczytu na podstawie ruchu skanera
Odporność na światło
0 do 110 000 luksów
Obudowa i warunki pracy
Wymiary
18 × 6,5 × 7,9 cm
Waga
218 g z pakietem bateryjnym
Szczelność
IP52
Upadek
Wielokrotne upadki z 1,8 m na beton
Test bębnowy
2000 obrotów z 0,5 m
Trwałość spustu
10 milionów naciśnięć
Temperatura pracy
0 °C do 50 °C
Temperatura przechowywania
−40 °C do 70 °C
Wilgotność
0–95% bez kondensacji
ESD
16 kV wyładowanie powietrzne
Materiały
Ponad 70% tworzyw z recyklingu w skanerze i stacji, obudowa w 100% zdatna do recyklingu
Ślad węglowy
Średnio 250,11 kg CO₂ eq. dla zestawu skaner + stacja (badanie PCF wg ISO 14067-1:2018, ocena wstępna)
Oprogramowanie i integracja
Konfiguracja
Datalogic Aladdin — bezpłatne narzędzie do pobrania ze strony producenta
Zarządzanie zdalne
Datalogic Connect — chmurowa platforma IoT do zdalnego zarządzania i telemetrii
Integracja z systemem
OPOS, JavaPOS oraz SDK dla Androida — wszystkie bezpłatne
Aktualizacje
Zdalne pobieranie oprogramowania z hosta
Zgodność środowiskowa
RoHS (UE i Chiny)
Akcesoria — part numbery
Stacja ładująca indukcyjnie 433 MHz, czarna
WLC4690-BK-433 — USB-C, USB i RS-232
Stacja 915 MHz (inne regiony)
WLC4690-BK-910
Pakiet bateryjny wymienny
RBP-GM46 — litowo-jonowy 3250 mAh
Ładowarka czterostanowiskowa na ogniwa
MC-GM45 — wymaga zasilacza 90ACC0350
Uchwyt ścienno-biurkowy, czarny
HLD-G041-BK
Uchwyt uniwersalny
11-0360 (czarny) · 11-0362 (szary)
Podstawka automatyczna (flex), czarna
STD-G041-BK
Adapter montażowy i klips do wózka
BA-WLC4690-BK · CC-WLC4690-BK · PA-WLC4690-BK
Przewód USB typu A, czarny, 2 m
90A052258
Umowy serwisowe
EASEOFCARE — ZSC2GM463B / 465B dla skanera oraz ZSC2GM46B31 / B51 dla stacji
Karta katalogowa serii Gryphon 4600 (PDF, angielski)0,7 MB
Pracownik trzyma czarny bezprzewodowy skaner Datalogic Gryphon i odczytuje kod z etykiety na siatce z warzywami przy taśmie
Magazyn, produkcja i zaplecze · praca w zatłoczonym eterze
Zastosowania

Gdzie pracuje Gryphon GM4600

Wersja z systemem STAR trafia tam, gdzie Bluetooth zawodzi nie z powodu zasięgu, tylko zakłóceń. W magazynie i hali z gęstą siecią Wi-Fi, gdzie pasmo 2,4 GHz jest już zajęte przez terminale, punkty dostępowe i sprzęt pomiarowy. W obiektach z wysokimi regałami i ścianami działowymi, gdzie liczy się przenikanie fali, a nie sam zasięg w linii prostej. Na stanowiskach przyjęć i kompletacji, gdzie na jednym odbiorniku pracuje kilkanaście skanerów. Oraz w lekkim przemyśle — przy obsłudze zleceń, pracach w toku i kontroli jakości.

  • Hala z gęstym Wi-Fi
  • Wysokie regały i ściany
  • Przyjęcia i kompletacja
  • Prace w toku
  • Kontrola jakości
05 Warianty

Trzy decyzje przy zamówieniu

Zestaw ze stacją albo sam skaner do istniejącego odbiornika oraz pasmo radiowe — w Polsce zawsze 433,92 MHz.

Która wersja GM4600

Zawartość zestawu i pasmo radiowe wybiera się przy zamówieniu
Zestaw ze stacją
Skaner + WLC4690-BK-433

Numer z oznaczeniem 433K1 zawiera skaner, stację ładującą indukcyjnie WLC4690-BK-433 i przewód USB. Stacja jest jednocześnie odbiornikiem radiowym i interfejsem do systemu — USB-C, USB albo RS-232.

Nowe stanowisko od zera
Sam skaner
Do istniejącego odbiornika

Numer bez K to sam skaner z pakietem bateryjnym. Wybór tam, gdzie odbiornik już pracuje — jeden obsługuje do szesnastu skanerów — więc rozbudowa polega na dołożeniu samych urządzeń.

Rozbudowa istniejącej instalacji
Pasmo radiowe
433,92 MHz w Polsce

Producent oferuje system STAR w dwóch pasmach ISM: 433,92 MHz i 915 MHz. W Polsce i w Unii Europejskiej stosuje się wersję 433 MHz — warianty 915 MHz przeznaczone są dla innych regionów i nie znajdziesz ich w naszej tabeli konfiguracji.

Zgodność z lokalnymi przepisami

Do tego — wybór silnika skanującego

rodzaj czytnika
Optyka HP — dwa sensory 1,5 Mpix + VGA
Zasięg do 125 cm

Jedyna optyka dostępna w wersji bezprzewodowej: sensor 1,5 Mpix (1360 × 1120) plus VGA (640 × 600). Głębia ostrości: Code 39 3 mil od 2,5 do 20 cm, Code 39 5 mil od 0,5 do 35 cm, Code 39 10 mil do 60 cm, Code 39 20 mil do 125 cm, EAN/UPC 13 mil do 100 cm, PDF417 10 mil do 38,5 cm, Data Matrix 10 mil do 29,5 cm, QR 10 mil do 25 cm.

Zasięg Do 125 cm Zielony krzyż LED
06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Dwa numery katalogowe w paśmie 433 MHz przeznaczonym do użytku w Polsce. Part number dodaj do zapytania, a my dobierzemy stację, ładowarkę ogniw i pomożemy w integracji.

Zestaw
Part numberModelRadioZasilanieMaks. zasięg odczytuZestaw
GM4600-BK-433K1-HPPopularnyGryphon GM4600STAR 433,92 MHzBateria 3250 mAhdo 125 cmSkaner + stacja + przewód USB
GM4600-BK-433-HPPopularnyGryphon GM4600STAR 433,92 MHzBateria 3250 mAhdo 125 cmSam skaner
Nie widzisz swojej konfiguracji? Gryphon GM4600 zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.
07 Akcesoria

Skompletuj zestaw

Ładowarka ogniw do pracy zmianowej oraz uchwyty na stanowisko — wszystkie w wykonaniu pasującym do czarnej obudowy skanera.

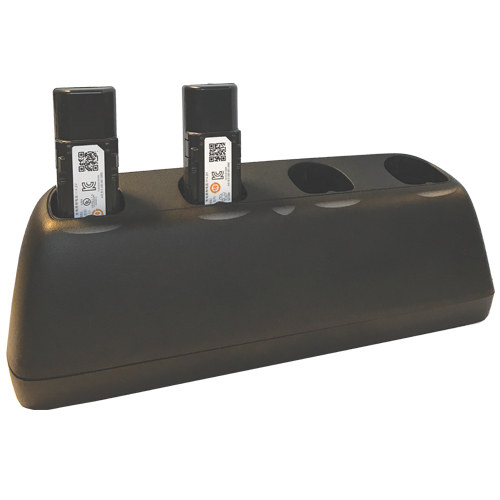

Ładowarka czterostanowiskowa na ogniwa (MC-GM45) Zasilanie

Ładowarka czterostanowiskowa na ogniwa (MC-GM45)

Ładuje same pakiety, bez skanerów — przy pracy na dwie lub trzy zmiany pozwala rotować ogniwami zamiast kupować drugi komplet urządzeń. Wymaga zasilacza 90ACC0350. Uwaga: producent wymienia tę ładowarkę wśród akcesoriów serii 4600, ale jej opis katalogowy odwołuje się do serii 4500 — zgodność z konkretnym pakietem potwierdzamy przy wycenie.

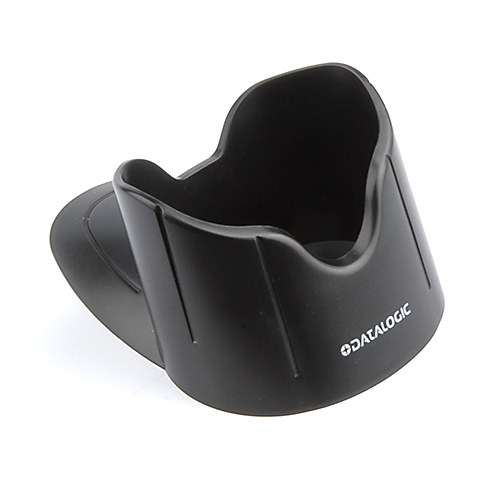

Uchwyt ścienno-biurkowy, czarny (HLD-G041-BK) Przechowywanie

Uchwyt ścienno-biurkowy, czarny (HLD-G041-BK)

Prosty uchwyt mocowany na ścianie albo na blacie — skaner wkłada się do niego kolbą w dół. Przy systemie STAR, gdzie odbiornik może stać z dala od stanowiska pracy, uchwyt daje skanerowi stałe miejsce tam, gdzie faktycznie się go używa.

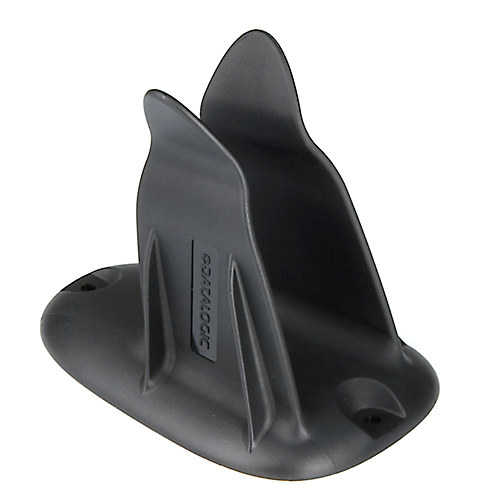

Uchwyt uniwersalny (11-0360 / 11-0362) Montaż

Uchwyt uniwersalny (11-0360 / 11-0362)

Płaski uchwyt przykręcany, w wersji czarnej (11-0360) i szarej (11-0362). Pasuje do wielu modeli skanerów Datalogica, więc sprawdza się tam, gdzie na hali pracuje mieszana flota albo gdzie uchwyt ma zniknąć na tle konstrukcji stanowiska.

10 Najczęstsze pytania

Dobór modelu i wdrożenie

Najczęstsze pytania przy wyborze skanera z radiem wąskopasmowym — od porównania z Bluetoothem po wybór pasma zgodnego z przepisami.

Wtedy, gdy pasmo 2,4 GHz jest zajęte albo gdy sygnał musi przejść przez przeszkody. Bluetooth pracuje w tym samym paśmie co Wi-Fi, więc w hali z gęstą siecią bezprzewodową i dziesiątkami urządzeń transmisja bywa przerywana w godzinach szczytu — a objawia się to gubionymi odczytami, nie komunikatem o błędzie. STAR na 433,92 MHz jest poza tym ruchem, a niższa częstotliwość lepiej obchodzi regały, ściany działowe i stosy towaru. Dochodzi do tego pojemność: 16 skanerów na odbiornik zamiast 7.
