Katalog / Czytniki kodów / Datalogic Gryphon GD4600 HC
Datalogic · Gryphon GD4600 HC Dostępny

Datalogic Gryphon GD4600 HC

Przewodowy skaner medyczny 2D w obudowie odpornej na dezynfekcję
Obudowa do dezynfekcji (ISO 22196)Dekodowanie neuronowe AIOdczyt do 125 cm (HP)Gwarancja 5 lat
Optyka
HD albo HP
1,5 Mpix, w HP dwa sensory
Odczyt
do 125 cm
kod 20 mil, wersja HP
Odporność
1,8 m
IP52 · 2000 obrotów
Gwarancja
5 lat
fabryczna producenta
Karta katalogowa
Datalogic Gryphon GD4600 HC Datalogic Gryphon GD4600 HC

Ręczny skaner do szpitala, apteki i laboratorium: biała obudowa z domieszką środka przeciwdrobnoustrojowego zgodną z ISO 22196, przystosowana do mycia mocnymi preparatami dezynfekcyjnymi kilka razy dziennie. W środku dwurdzeniowy procesor z dekodowaniem opartym na sieci neuronowej — to on odpowiada za odczyt kodów uszkodzonych, słabo wydrukowanych i naniesionych na zakrzywione albo błyszczące powierzchnie, czyli za ampułki, fiolki i opaski pacjenta. Zamiast zwykłej kropki celownika urządzenie rzuca zielony krzyż LED, a potwierdzenie odczytu daje na trzy sposoby naraz: plamką Green Spot na kodzie, potrójną diodą 3GL i sygnałem dźwiękowym. Oświetlenie przełącza się między ciepłą bielą a czerwienią, zależnie od tego, co akurat trzeba odczytać. Do wyboru dwie optyki: HD do gęstych kodów z bliska i HP z podwójnym sensorem, który sięga metr dalej.

02 Galeria

Obejrzyj z bliska

Ujęcie producenta z odczytem kodu z opaski pacjenta oraz render białych wersji HC z serii 4600.

Datalogic
Biała wersja HC przy odczycie kodu z opaski pacjenta — widoczny zielony krzyż celownika Biała wersja HC przy odczycie kodu z opaski pacjenta — widoczny zielony krzyż celownika
03 Kluczowe korzyści

Dlaczego Gryphon GD4600 HC

Cztery rzeczy, które decydują o jego miejscu w ofercie: obudowa odporna na dezynfekcję, dekodowanie neuronowe, potrójne potwierdzenie odczytu i wybór między optyką HD a HP.

Obudowa, która wytrzyma codzienną dezynfekcję

Biała obudowa HC ma domieszkę środka przeciwdrobnoustrojowego zgodną z ISO 22196 i jest przystosowana do mycia mocnymi preparatami dezynfekcyjnymi — tymi, po których zwykłe tworzywo matowieje, żółknie i pęka na obrzeżach. To różnica, którą widać dopiero po roku pracy na oddziale, a która decyduje o tym, czy skaner przejdzie audyt higieniczny. Sam sprzęt jest odporny na upadek z 1,8 metra na beton, przechodzi 2000 obrotów w bębnie z pół metra, ma klasę IP52 i spust przetestowany na 10 milionów naciśnięć.

ISO 22196domieszka przeciwdrobnoustrojowa

Dekodowanie neuronowe — ampułki, fiolki i opaski

Dwurdzeniowy procesor z algorytmami AI i dekodowaniem opartym na sieci neuronowej. W praktyce chodzi o trzy sytuacje, które w ochronie zdrowia zdarzają się codziennie: kod naniesiony na zakrzywioną powierzchnię ampułki albo fiolki, kod na błyszczącym blistrze odbijającym światło i kod na opasce pacjenta — pognieciony, zawilgocony albo częściowo zasłonięty. Tolerancja ruchu 70 cali na sekundę pozwala czytać w locie, bez zatrzymywania ręki.

70 IPStolerancja ruchu przy odczycie

Zielony krzyż, Green Spot i 3GL — potwierdzenie bez patrzenia na ekran

Celownikiem jest wyraźny zielony krzyż LED, znacznie łatwiejszy do naprowadzenia niż kropka — przy gęsto oznaczonym blistrze albo etykiecie laboratoryjnej to realna oszczędność czasu. Potwierdzenie odczytu przychodzi na trzy sposoby naraz: plamką Green Spot rzucaną wprost na kod, potrójną diodą 3GL na obudowie i sygnałem dźwiękowym. Oświetlenie przełącza się między ciepłą bielą a czerwienią (hyper red) — pierwsze lepiej radzi sobie z kodami kolorowymi, drugie z kontrastem na etykietach termicznych.

3GLtrzy zielone światła potwierdzenia

Dwie optyki — gęste kody z bliska albo zasięg do 125 cm

Wersja HD ma jeden sensor 1,5 Mpix i jest zoptymalizowana pod kody gęste: Code 39 o rozdzielczości 3 mil czyta od 2,5 do 15 cm. Wersja HP ma dwa sensory — 1,5 Mpix i VGA — co daje wyraźnie większą głębię ostrości: ten sam kod 3 mil do 20 cm, kod EAN 13 mil do metra, a Code 39 20 mil aż do 125 cm. HP wybiera się tam, gdzie oprócz drobnych kodów trzeba czasem sięgnąć po etykietę na regale albo na kartonie z dystansu.

125 cmmaksymalny zasięg wersji HP
Oddział szpitalny i przyłóżkowa opiekaApteka szpitalna i punkt wydańLaboratorium i diagnostykaRejestracja i identyfikacja pacjentaApteka otwarta i drogeria
04 Dane techniczne

Pełna specyfikacja

Parametry przepisane z oficjalnej karty katalogowej serii Datalogic Gryphon 4600 (DS-GRYPHON4600SERIES-EN Rev. A), ograniczone do modeli przewodowych w wykonaniu HC. Karta w oryginale jest po angielsku.

Informacje ogólne
Producent
Datalogic S.p.A. (Włochy)
Modele
GD4620 HC (optyka HD) i GD4690 HC (optyka HP)
Typ
Ręczny skaner przewodowy 2D w wykonaniu medycznym
Wykonanie HC
Biała obudowa z domieszką środka przeciwdrobnoustrojowego zgodną z ISO 22196, przystosowana do dezynfekcji
Gwarancja
60 mies. dla modeli przewodowych (gwarancja fabryczna producenta)
Odczyt kodów
Kody 1D
Autodetekcja wszystkich standardowych kodów liniowych, w tym GS1 DataBar
Kody 2D
Aztec Code, Han Xin, Data Matrix, MaxiCode, Micro QR Code, QR Code, DotCode, GS1 Digital Link
Kody złożone i piętrowe
EAN/JAN Composites, GS1 DataBar Composites, GS1 DataBar Expanded Stacked, GS1 DataBar Stacked i Stacked Omnidirectional, MacroPDF, MicroPDF417, PDF417, UPC A/E Composites
Kody pocztowe
Australian Post, British Post, China Post, IMB, Japanese Post, KIX Post, Planet Code, Postnet, Royal Mail (RM4SCC)
Znaki wodne
Digimarc Barcodes
OCR
OCR-A, OCR-B, MICR
Rozdzielczość maksymalna
Kody 1D i PDF417: 0,077 mm (3 mil) · Data Matrix: 0,102 mm (4 mil)
Minimalny kontrast druku
15%
Wydajność odczytu
Sensor — optyka HP
1,5 Mpix (1360 × 1120) + VGA (640 × 600) — dwa sensory
Sensor — optyka HD
1,5 Mpix (1360 × 1120) — jeden sensor
Dekodowanie
Dwurdzeniowy procesor z algorytmami AI i dekodowaniem opartym na sieci neuronowej — odczyt kodów uszkodzonych, słabo wydrukowanych, na powierzchniach zakrzywionych i błyszczących
Celownik
Zielony krzyż LED
Oświetlenie
Dwukolorowe — ciepła biel i hyper red, przełączane przez użytkownika
Tolerancja ruchu
70 cali na sekundę
Kąty odczytu
Pitch ±65°, roll (obrót) 360°, skew ±65°
Potwierdzenie odczytu
Green Spot na kodzie, potrójna dioda 3GL i sygnał dźwiękowy z regulacją tonu
Tryby pracy
Motionix — automatyczne przełączanie trybu odczytu na podstawie ruchu skanera
Przechwytywanie obrazu
Formaty BMP, JPEG, TIFF; skala szarości 256, 16 albo 2 poziomy
Odporność na światło
0 do 110 000 luksów
Zasięg odczytu — optyka HD
Code 39, 3 mil
2,5 – 15,0 cm
Code 39, 5 mil
0,5 – 22,0 cm
Code 39, 10 mil
od styku do 35,0 cm
Code 39, 20 mil
od styku do 52,0 cm
Code 128, 5 mil
1,5 – 20,0 cm
EAN/UPC, 13 mil
od styku do 50,0 cm
PDF417, 10 mil
0,5 – 27,0 cm
Data Matrix, 10 mil
0,5 – 20,0 cm
QR Code, 10 mil
0,5 – 20,0 cm
Zasięg odczytu — optyka HP
Code 39, 3 mil
2,5 – 20,0 cm
Code 39, 5 mil
0,5 – 35,0 cm
Code 39, 10 mil
od styku do 60,0 cm
Code 39, 20 mil
od styku do 125,0 cm
Code 128, 5 mil
1,5 – 30,0 cm
EAN/UPC, 13 mil
od styku do 100,0 cm
PDF417, 10 mil
0,5 – 38,5 cm
Data Matrix, 10 mil
0,5 – 29,5 cm
QR Code, 10 mil
0,5 – 25,0 cm
Interfejsy i zasilanie
GD4620 HC (HD)
USB-C i USB; zasilanie 5 V DC ±5%
GD4690 HC (HP)
USB-C, USB i RS-232 — wersja wielointerfejsowa; zasilanie 4,5–14 V DC ±5%
Pobór prądu
Praca: poniżej 300 mA przy 5 V i poniżej 150 mA przy 12 V; czuwanie: poniżej 70 mA przy 5 V
Przewód w zestawie
Biały przewód USB typu A, 2 m (90A052278)
Obudowa i warunki pracy
Wymiary
18 × 6,5 × 7,9 cm
Waga
144 g (sam skaner) · 426 g z podstawką prezentacyjną
Wymiary z podstawką prezentacyjną
21 × 7,5 × 10,9 cm
Kolory
Biały (wykonanie HC) — w serii dostępna też wersja czarna
Szczelność
IP52
Upadek
Wielokrotne upadki z 1,8 m na beton
Test bębnowy
2000 obrotów z 0,5 m
Trwałość spustu
10 milionów naciśnięć
Temperatura pracy
0 °C do 50 °C
Temperatura przechowywania
−40 °C do 70 °C
Wilgotność
0–95% bez kondensacji
ESD
16 kV wyładowanie powietrzne
Materiały
Ponad 70% tworzyw z recyklingu w skanerze i stacji, obudowa w 100% zdatna do recyklingu; konstrukcja projektowana metodą Ecodesign z analizą cyklu życia
Ślad węglowy
Średnio 46,38 kg CO₂ eq. dla modeli przewodowych (badanie PCF wg ISO 14067-1:2018, ocena wstępna)
Oprogramowanie i integracja
Konfiguracja
Datalogic Aladdin — bezpłatne narzędzie do pobrania ze strony producenta
Zarządzanie zdalne
Datalogic Connect — chmurowa platforma IoT do zdalnego zarządzania i telemetrii
Integracja z systemem
OPOS, JavaPOS oraz SDK dla Androida — wszystkie bezpłatne
Aktualizacje
Zdalne pobieranie oprogramowania z hosta
Zgodność środowiskowa
RoHS (UE i Chiny)
Akcesoria — part numbery
Uchwyt ścienno-biurkowy, biały
HLD-G041-WH
Podstawka automatyczna (tryb prezentacyjny), biała
STD-G041-WH
Podstawka prezentacyjna, czarna
PM-BASE-GD46-BK — do modeli przewodowych serii 4600
Przewód USB typu A, biały, 2 m
90A052278
Uchwyt uniwersalny
11-0360 (czarny) · 11-0362 (szary)
Zasilacz 12 V / 5 A
90ACC0350 — do modeli GD4690 zasilanych zewnętrznie
Umowy serwisowe
EASEOFCARE — ZSC2GD4631 / 51, ZSC3GD4631 / 51, ZSN5GD4631 / 51
Karta katalogowa serii Gryphon 4600 (PDF, angielski)0,7 MB
Osoba w białym skanerze medycznym Datalogic Gryphon odczytuje kod z opaski identyfikacyjnej na nadgarstku pacjenta
Ochrona zdrowia · identyfikacja pacjenta, próbki i leku
Zastosowania

Gdzie pracuje Gryphon GD4600 HC

Wersja HC trafia tam, gdzie sprzęt jest myty i gdzie pomyłka w identyfikacji ma poważne konsekwencje. Na oddziale: opaska pacjenta przy podaniu leku, identyfikacja przy łóżku, dokumentacja zabiegów. W aptece szpitalnej i otwartej: wydanie leku, kontrola serii i daty ważności, ewidencja recept. W laboratorium: probówki, próbki i etykiety analityczne, często o wysokiej gęstości kodu. W rejestracji: skierowania, dokumenty i identyfikatory personelu.

  • Opaska pacjenta
  • Podanie leku
  • Próbki laboratoryjne
  • Apteka szpitalna
  • Rejestracja i dokumentacja
05 Warianty

Dwie optyki, jedno wykonanie

GD4620 HC z optyką HD do kodów gęstych albo GD4690 HC z podwójnym sensorem HP i zasięgiem do 125 cm — obie w białej obudowie odpornej na dezynfekcję.

Która wersja Gryphona GD4600 HC

Optykę i interfejs wybiera się przy zamówieniu — wykonanie HC jest wspólne
GD4620 HC — optyka HD
Kody gęste, jeden sensor

Pojedynczy sensor 1,5 Mpix zoptymalizowany pod kody o wysokiej gęstości. Interfejs USB-C i USB, zasilanie 5 V DC. Wybór tam, gdzie kod jest zawsze w ręce: probówki, fiolki, blistry, recepty i etykiety laboratoryjne.

Laboratorium, apteka, praca z bliska
GD4690 HC — optyka HP
Dwa sensory, zasięg do 125 cm

Podwójna optyka 1,5 Mpix plus VGA — ta sama praca z bliska co w HD, ale z dużo większą głębią ostrości i zasięgiem do 125 cm. Interfejs wielointerfejsowy: USB-C, USB i RS-232, zasilanie 4,5–14 V DC.

Oddział, magazyn apteczny, praca mieszana
Wykonanie HC
Biała obudowa do dezynfekcji

Biała obudowa z domieszką środka przeciwdrobnoustrojowego (ISO 22196), przystosowana do codziennego czyszczenia preparatami dezynfekcyjnymi. Ta sama elektronika co w wersji czarnej — różni się wykończenie i odporność chemiczna.

Wszędzie tam, gdzie sprzęt się myje

Do tego — wybór silnika skanującego

rodzaj czytnika
Optyka HD — jeden sensor 1,5 Mpix
Kody gęste od 3 mil

Pojedynczy sensor 1,5 Mpix (1360 × 1120). Głębia ostrości: Code 39 3 mil od 2,5 do 15 cm, Code 39 5 mil od 0,5 do 22 cm, Code 39 10 mil do 35 cm, Code 39 20 mil do 52 cm, EAN/UPC 13 mil do 50 cm, PDF417 5 mil od 2,5 do 15 cm, Data Matrix 10 mil do 20 cm, QR 10 mil do 20 cm.

Zasięg Do 52 cm Zielony krzyż LED
Optyka HP — dwa sensory 1,5 Mpix + VGA
Zasięg do 125 cm

Podwójna optyka: sensor 1,5 Mpix (1360 × 1120) i VGA (640 × 600). Głębia ostrości: Code 39 3 mil od 2,5 do 20 cm, Code 39 5 mil od 0,5 do 35 cm, Code 39 10 mil do 60 cm, Code 39 20 mil do 125 cm, EAN/UPC 13 mil do 100 cm, PDF417 10 mil do 38,5 cm, Data Matrix 10 mil do 29,5 cm, QR 10 mil do 25 cm.

Zasięg Do 125 cm Zielony krzyż LED
06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Dwa numery katalogowe wersji przewodowej HC, oba w zestawie z białym przewodem USB. Part number dodaj do zapytania, a my dobierzemy uchwyt albo podstawkę i pomożemy w integracji z systemem.

Optyka
Part numberModelOptykaMaks. zasięgInterfejsZestaw
GD4620-HCK1-HDPopularnyGryphon GD4620 HCHD — jeden sensordo 52 cmUSB-C · USBSkaner + biały przewód USB
GD4690-HCK1-HPPopularnyGryphon GD4690 HCHP — dwa sensorydo 125 cmUSB-C · USB · RS-232Skaner + biały przewód USB
Nie widzisz swojej konfiguracji? Gryphon GD4600 HC zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.
07 Akcesoria

Skompletuj zestaw

Uchwyt i podstawka w białym wykonaniu medycznym — z tego samego tworzywa co obudowa skanera, więc myje się je tymi samymi preparatami.

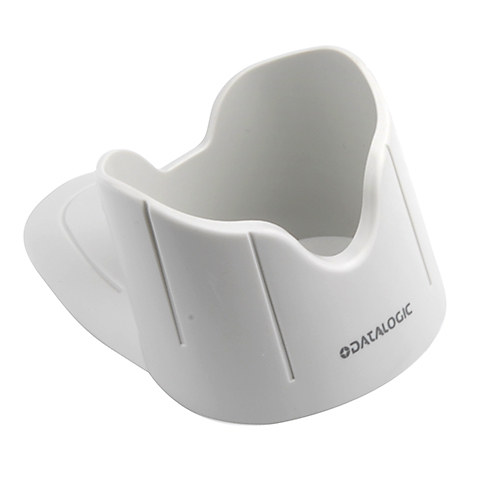

Uchwyt ścienno-biurkowy, biały (HLD-G041-WH) Przechowywanie

Uchwyt ścienno-biurkowy, biały (HLD-G041-WH)

Prosty uchwyt do zamocowania na ścianie albo na blacie — skaner wkłada się do niego kolbą w dół. Biała wersja pasuje wykończeniem do obudowy HC i myje się tymi samymi preparatami. Rozwiązanie na stanowiska, gdzie skaner ma mieć stałe miejsce, ale nie musi pracować bez trzymania w ręce.

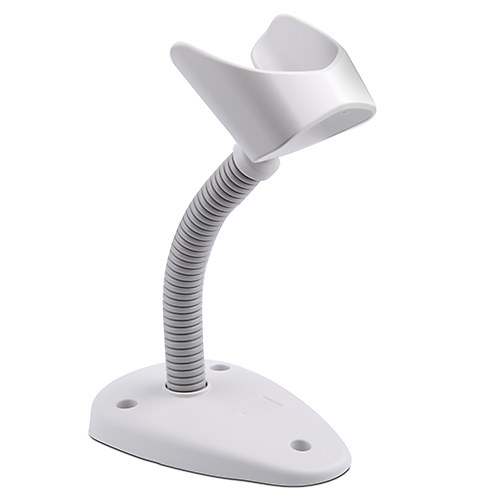

Podstawka automatyczna, biała (STD-G041-WH) Tryb prezentacyjny

Podstawka automatyczna, biała (STD-G041-WH)

Podstawka na gęsiej szyi z podstawą przykręcaną do blatu. Skaner odłożony do niej przechodzi automatycznie w tryb prezentacyjny — czyta wszystko, co się przed nim przesunie, bez naciskania spustu. Przydaje się w rejestracji i w aptece, gdzie obie ręce są zajęte dokumentami albo opakowaniem.

10 Najczęstsze pytania

Dobór modelu i wdrożenie

Najczęstsze pytania przy wyborze skanera medycznego — od różnicy między optyką HD a HP po status regulacyjny urządzenia.

Decyduje to, jak daleko trzeba sięgnąć. Wersja HD ma jeden sensor i jest zoptymalizowana pod kody gęste z bliska — probówki, fiolki, blistry, recepty, etykiety laboratoryjne. Wersja HP ma dwa sensory (1,5 Mpix plus VGA) i tę samą pracę z bliska łączy z wyraźnie większym zasięgiem: kod 20 mil czyta do 125 cm, EAN 13 mil do metra. HP wybiera się na oddziale i w magazynie aptecznym, gdzie oprócz drobnych kodów trzeba czasem odczytać etykietę na regale albo na kartonie bez podchodzenia. HP ma też szerszy zestaw interfejsów: dokłada RS-232 do USB i USB-C.
