Katalog / Czytniki kodów / Datalogic Gryphon GBT4600 HC
Datalogic · Gryphon GBT4600 HC Dostępny

Datalogic Gryphon GBT4600 HC

Medyczny skaner Bluetooth w obudowie odpornej na dezynfekcję
Obudowa do dezynfekcji (ISO 22196)Bluetooth 5.2 · zasięg 100 mŁadowanie indukcyjneWibracja zamiast sygnału
Obudowa
Biała HC
domieszka przeciwdrobnoustrojowa
Radio
Bluetooth 5.2
klasa 1 · do 100 m
Odczyt
do 125 cm
optyka HP, dwa sensory
Bateria
3250 mAh
ładowanie indukcyjne
Karta katalogowa
Datalogic Gryphon GBT4600 HC Datalogic Gryphon GBT4600 HC

Bezprzewodowy skaner do pracy przy łóżku pacjenta, w aptece szpitalnej i w laboratorium — tam, gdzie przewód jest realną przeszkodą, bo urządzenie wędruje między salami, wózkiem a blatem. Biała obudowa ma domieszkę środka przeciwdrobnoustrojowego zgodną z ISO 22196 i jest przystosowana do mycia mocnymi preparatami dezynfekcyjnymi. Bluetooth 5.2 w klasie 1 daje sto metrów zasięgu, a stacja ładuje skaner indukcyjnie — bez styków, które w środowisku, gdzie wszystko jest regularnie przecierane, korodują najszybciej. Odczyt zapewnia dwurdzeniowy procesor z dekodowaniem neuronowym: radzi sobie z kodami na zakrzywionych ampułkach, błyszczących blistrach i pogniecionych opaskach pacjenta. Potwierdzenie przychodzi plamką Green Spot, potrójną diodą 3GL i wibracją — ta ostatnia bywa ważna tam, gdzie sygnał dźwiękowy jest niepożądany.

02 Galeria

Obejrzyj z bliska

Ujęcie producenta z odczytem kodu z opaski pacjenta oraz render białych wersji HC serii 4600 z widoczną stacją ładującą.

Datalogic

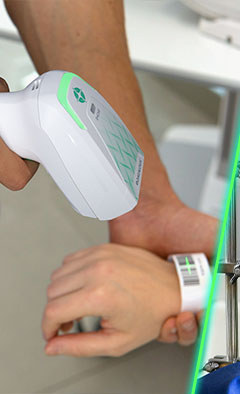

Biała obudowa HC przy odczycie kodu z opaski pacjenta — widoczny zielony krzyż celownika Biała obudowa HC przy odczycie kodu z opaski pacjenta — widoczny zielony krzyż celownika
03 Kluczowe korzyści

Dlaczego Gryphon GBT4600 HC

Cztery rzeczy, które decydują o jego miejscu w ofercie: obudowa odporna na dezynfekcję wraz ze stacją, zasięg Bluetooth, ładowanie bez styków i dekodowanie neuronowe.

Obudowa, która wytrzyma codzienną dezynfekcję

Biała obudowa HC ma domieszkę środka przeciwdrobnoustrojowego zgodną z ISO 22196 i jest przystosowana do mycia mocnymi preparatami — tymi, po których zwykłe tworzywo matowieje, żółknie i pęka na krawędziach. W wykonaniu medycznym dostępna jest również stacja ładująca (WLC4690-HC-BT), więc całe stanowisko można przecierać tym samym preparatem. To zwykle nie jest kwestia estetyki, tylko wymogu procedury higienicznej i audytu.

ISO 22196domieszka przeciwdrobnoustrojowa

Sto metrów zasięgu — skaner idzie z personelem

Bluetooth 5.2 Classic i Low Energy, z przełączaną mocą nadawania. W klasie 1 producent podaje sto metrów w otwartej przestrzeni przy połączeniu ze stacją; w budynku zasięg jest mniejszy, ale wystarcza, by obsłużyć salę chorych albo odcinek korytarza bez powrotu do bazy. Do jednej stacji można podpiąć siedem skanerów — na dyżurce, gdzie pracuje kilka osób, oznacza to jedną bazę zamiast siedmiu. Profile SPP, HID i HOGP pozwalają połączyć skaner także wprost z komputerem albo tabletem.

7skanerów na jedną stację

Ładowanie indukcyjne — nie ma styków, które korodują

W środowisku, gdzie sprzęt jest przecierany kilka razy dziennie, metalowe styki ładowania są elementem najbardziej narażonym: preparaty dezynfekcyjne przyspieszają ich korozję, a wilgoć zostaje w gnieździe. Stacja WLC4690 ładuje indukcyjnie — nie ma styków ani gniazda, w które trzeba trafić. Skaner wystarczy odłożyć, także w rękawiczkach. Znika przy tym najczęstsza przyczyna zgłoszeń serwisowych z takich stanowisk.

0styków narażonych na dezynfekcję

Ampułki, blistry i opaski — dekodowanie neuronowe

Dwurdzeniowy procesor z algorytmami AI i dekodowaniem opartym na sieci neuronowej. Producent wskazuje trzy sytuacje, które w ochronie zdrowia zdarzają się codziennie: kod na zakrzywionej powierzchni ampułki albo fiolki, kod na błyszczącym blistrze odbijającym światło i kod uszkodzony — pognieciony, zawilgocony, częściowo zasłonięty, jak na opasce pacjenta. Potwierdzenie odczytu daje Green Spot, potrójna dioda 3GL i wibracja, przydatna tam, gdzie sygnał dźwiękowy przeszkadza.

70 IPStolerancja ruchu przy odczycie
Oddział szpitalny i opieka przyłóżkowaApteka szpitalna i wózek lekowyLaboratorium i diagnostykaRejestracja i identyfikacja pacjentaApteka otwarta i drogeria
04 Dane techniczne

Pełna specyfikacja

Parametry przepisane z oficjalnej karty katalogowej serii Datalogic Gryphon 4600 (DS-GRYPHON4600SERIES-EN Rev. A), ograniczone do bezprzewodowych modeli Bluetooth w wykonaniu HC. Karta w oryginale jest po angielsku.

Informacje ogólne
Producent
Datalogic S.p.A. (Włochy)
Model
Gryphon GBT4600 HC — bezprzewodowy, Bluetooth, wykonanie medyczne
Typ
Ręczny skaner bezprzewodowy 2D w wykonaniu medycznym
Wykonanie HC
Biała obudowa z domieszką środka przeciwdrobnoustrojowego zgodną z ISO 22196, przystosowana do dezynfekcji; stacja ładująca również w wersji HC
Optyka
Wyłącznie HP (dwa sensory) — wersji HD producent nie oferuje dla modeli bezprzewodowych
Gwarancja
36 mies. (gwarancja fabryczna producenta)
Łączność bezprzewodowa
Standard
Bluetooth 5.2 — Classic i Low Energy (BLE)
Pasmo
2,4 GHz
Moc nadawania
Przełączana: klasa 1, 2 albo 3
Zasięg
Do 100 m w otwartej przestrzeni (klasa 1, skaner połączony ze stacją bazową)
Profile
SPP (emulacja portu szeregowego), HID i HOGP (emulacja klawiatury)
Liczba skanerów na stację
Do 7
Bezpieczeństwo
Szyfrowanie danych i uwierzytelnianie skanera
Interfejsy stacji WLC4690-HC-BT
USB-C, USB i RS-232 — wersja wielointerfejsowa
Napięcie zasilania stacji
4,5–14 V DC ±5%
Zasilanie i ładowanie
Pakiet bateryjny
Litowo-jonowy 3250 mAh (RBP-GM46)
Czas ładowania
Od zera do pełna 3,5 godziny; od 10 do 80 procent 2 godziny przy zasilaniu 12 V DC
Liczba odczytów z ładowania
Ponad 80 000
Ładowanie
Indukcyjne, bez styków
Pakiet superkondensatorowy
RSP-GM46 (1000 F) — producent wymienia go dla serii, ale w katalogu wersji HC nie ma gotowej konfiguracji z superkondensatorem
Pobór mocy przy ładowaniu
Typowo poniżej 6 W
Diody stacji
Ładowanie — migające pomarańczowe; ładowanie zakończone — stałe zielone
Odczyt kodów
Kody 1D
Autodetekcja wszystkich standardowych kodów liniowych, w tym GS1 DataBar
Kody 2D
Aztec Code, Han Xin, Data Matrix, MaxiCode, Micro QR Code, QR Code, DotCode, GS1 Digital Link
Kody złożone i piętrowe
EAN/JAN Composites, GS1 DataBar Composites, GS1 DataBar Expanded Stacked, GS1 DataBar Stacked i Stacked Omnidirectional, MacroPDF, MicroPDF417, PDF417, UPC A/E Composites
Kody pocztowe
Australian Post, British Post, China Post, IMB, Japanese Post, KIX Post, Planet Code, Postnet, Royal Mail (RM4SCC)
Znaki wodne
Digimarc Barcodes
OCR
OCR-A, OCR-B, MICR
Rozdzielczość maksymalna
Kody 1D i PDF417: 0,077 mm (3 mil) · Data Matrix: 0,102 mm (4 mil)
Minimalny kontrast druku
15%
Wydajność odczytu
Sensor
1,5 Mpix (1360 × 1120) + VGA (640 × 600) — dwa sensory
Dekodowanie
Dwurdzeniowy procesor z algorytmami AI i dekodowaniem opartym na sieci neuronowej
Celownik
Zielony krzyż LED
Oświetlenie
Dwukolorowe — ciepła biel i hyper red, przełączane przez użytkownika
Tolerancja ruchu
70 cali na sekundę
Kąty odczytu
Pitch ±65°, roll (obrót) 360°, skew ±65°
Potwierdzenie odczytu
Green Spot na kodzie, potrójna dioda 3GL, sygnał dźwiękowy z regulacją tonu i wibracja
Tryby pracy
Motionix — automatyczne przełączanie trybu odczytu na podstawie ruchu skanera
Odporność na światło
0 do 110 000 luksów
Obudowa i warunki pracy
Wymiary
18 × 6,5 × 7,9 cm
Waga
218 g z pakietem bateryjnym
Kolor
Biały (wykonanie HC)
Szczelność
IP52
Upadek
Wielokrotne upadki z 1,8 m na beton
Test bębnowy
2000 obrotów z 0,5 m
Trwałość spustu
10 milionów naciśnięć
Temperatura pracy
0 °C do 50 °C
Temperatura przechowywania
−40 °C do 70 °C
Wilgotność
0–95% bez kondensacji
ESD
16 kV wyładowanie powietrzne
Materiały
Ponad 70% tworzyw z recyklingu w skanerze i stacji, obudowa w 100% zdatna do recyklingu
Oprogramowanie i integracja
Konfiguracja
Datalogic Aladdin — bezpłatne narzędzie do pobrania ze strony producenta
Zarządzanie zdalne
Datalogic Connect — chmurowa platforma IoT do zdalnego zarządzania i telemetrii
Integracja z systemem
OPOS, JavaPOS oraz SDK dla Androida — wszystkie bezpłatne
Aktualizacje
Zdalne pobieranie oprogramowania z hosta
Zgodność środowiskowa
RoHS (UE i Chiny)
Akcesoria — part numbery
Stacja ładująca indukcyjnie, biała HC
WLC4690-HC-BT — USB-C, USB i RS-232
Pakiet bateryjny wymienny
RBP-GM46 — litowo-jonowy 3250 mAh
Podstawka automatyczna (flex), biała
STD-G041-WH
Uchwyt ścienno-biurkowy, biały
HLD-G041-WH
Ładowarka czterostanowiskowa na ogniwa
MC-GM45 — wymaga zasilacza 90ACC0350
Przewód USB typu A, biały, 2 m
90A052278
Adapter montażowy i klips do wózka
BA-WLC4690-HC · CC-WLC4690-HC · PA-WLC4690-HC
Umowy serwisowe
EASEOFCARE — ZSC2GM463B / 465B dla skanera oraz ZSC2GM46B31 / B51 dla stacji
Karta katalogowa serii Gryphon 4600 (PDF, angielski)0,7 MB
Biały skaner medyczny Datalogic Gryphon odczytuje kod z opaski identyfikacyjnej na nadgarstku pacjenta
Ochrona zdrowia · identyfikacja przy łóżku i obchód
Zastosowania

Gdzie pracuje Gryphon GBT4600 HC

Wersja bezprzewodowa trafia tam, gdzie skaner musi wędrować razem z personelem, a przewód byłby przeszkodą. Na oddziale: obchód z wózkiem lekowym, identyfikacja pacjenta przy łóżku, potwierdzenie podania leku i dokumentacja zabiegów. W aptece szpitalnej: kompletacja i wydanie leku, kontrola serii i daty ważności. W laboratorium: przyjmowanie i sortowanie próbek między stanowiskami. W rejestracji: skierowania, dokumenty i identyfikatory personelu.

  • Obchód i wózek lekowy
  • Identyfikacja przy łóżku
  • Podanie leku
  • Kompletacja w aptece
  • Sortowanie próbek
05 Warianty

Dwie konfiguracje

Zestaw ze stacją ładującą w białym wykonaniu medycznym albo sam skaner do istniejącej bazy — jedna stacja obsługuje do siedmiu skanerów.

Która wersja GBT4600 HC

Zawartość zestawu wybiera się przy zamówieniu — wykonanie HC jest wspólne
Zestaw ze stacją
Skaner + WLC4690-HC-BT

Numer z oznaczeniem BTK1 zawiera skaner, białą stację ładującą indukcyjnie WLC4690-HC-BT oraz biały przewód USB. Stacja jest jednocześnie interfejsem do systemu — USB-C, USB albo RS-232.

Nowe stanowisko od zera
Sam skaner
Do istniejącej bazy

Numer bez K to sam skaner z pakietem bateryjnym. Wybór tam, gdzie stacja już stoi — jedna obsługuje do siedmiu skanerów — albo gdzie skaner ma łączyć się bezpośrednio z komputerem przez profil HID.

Dołożenie kolejnego skanera
Wykonanie HC
Biała obudowa do dezynfekcji

Biała obudowa z domieszką środka przeciwdrobnoustrojowego (ISO 22196), przystosowana do codziennego czyszczenia preparatami dezynfekcyjnymi — również w stacji ładującej. Elektronika i optyka jak w wersji czarnej.

Wszędzie tam, gdzie sprzęt się myje

Do tego — wybór silnika skanującego

rodzaj czytnika
Optyka HP — dwa sensory 1,5 Mpix + VGA
Zasięg do 125 cm

Jedyna optyka dostępna w wersji bezprzewodowej: sensor 1,5 Mpix (1360 × 1120) plus VGA (640 × 600). Głębia ostrości: Code 39 3 mil od 2,5 do 20 cm, Code 39 5 mil od 0,5 do 35 cm, Code 39 10 mil do 60 cm, Code 39 20 mil do 125 cm, EAN/UPC 13 mil do 100 cm, PDF417 10 mil do 38,5 cm, Data Matrix 10 mil do 29,5 cm, QR 10 mil do 25 cm.

Zasięg Do 125 cm Zielony krzyż LED
06 Konfiguracje · part numbery

Wybierz gotową konfigurację

Dwa numery katalogowe wersji Bluetooth HC. Part number dodaj do zapytania, a my dobierzemy stację, uchwyt i pomożemy w integracji z systemem HIS lub LIS.

Zestaw
Part numberModelObudowaRadioZasilanieZestaw
GBT4600-HC-BTK1-HPPopularnyGryphon GBT4600 HCBiała (HC)Bluetooth 5.2Bateria 3250 mAhSkaner + stacja + przewód USB
GBT4600-HC-HPPopularnyGryphon GBT4600 HCBiała (HC)Bluetooth 5.2Bateria 3250 mAhSam skaner
Nie widzisz swojej konfiguracji? Gryphon GBT4600 HC zamawiamy też pod indywidualne wymagania — inny region, wersja specjalna, akcesoria w zestawie.
07 Akcesoria

Skompletuj zestaw

Uchwyt i podstawka w białym wykonaniu medycznym — z tego samego tworzywa co obudowa skanera, więc myje się je tymi samymi preparatami.

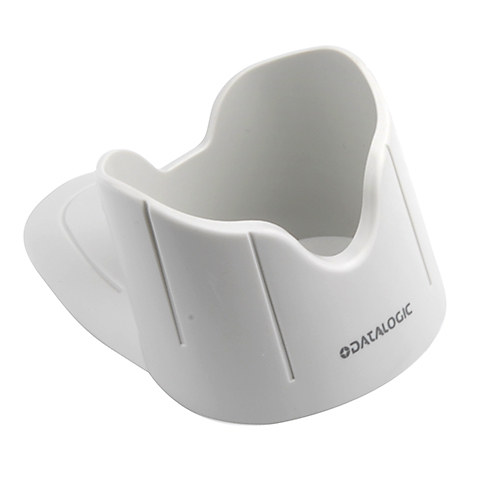

Uchwyt ścienno-biurkowy, biały (HLD-G041-WH) Przechowywanie

Uchwyt ścienno-biurkowy, biały (HLD-G041-WH)

Prosty uchwyt mocowany na ścianie albo na blacie — skaner wkłada się do niego kolbą w dół. Biała wersja pasuje wykończeniem do obudowy HC i myje się tymi samymi preparatami. Przydaje się jako miejsce odkładcze przy łóżku albo w gabinecie, tam gdzie stacja ładująca stoi na dyżurce.

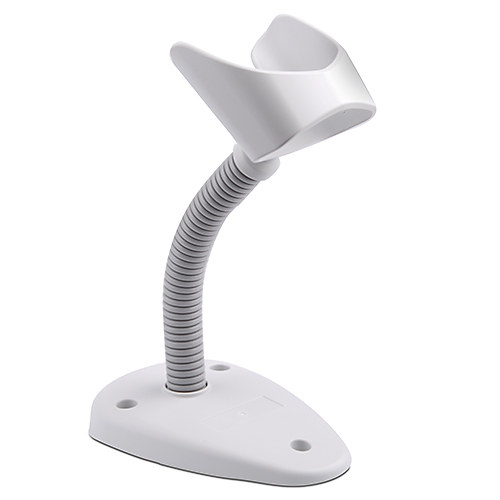

Podstawka automatyczna, biała (STD-G041-WH) Tryb prezentacyjny

Podstawka automatyczna, biała (STD-G041-WH)

Podstawka na gęsiej szyi z podstawą przykręcaną do blatu. Skaner odłożony do niej przechodzi automatycznie w tryb prezentacyjny — czyta wszystko, co się przed nim przesunie, bez naciskania spustu. W rejestracji i w aptece pozwala pracować, gdy obie ręce zajmuje dokumentacja albo opakowanie.

10 Najczęstsze pytania

Dobór modelu i wdrożenie

Najczęstsze pytania przy wyborze medycznego skanera bezprzewodowego — od porównania Bluetooth z systemem STAR po status regulacyjny urządzenia.

Decyduje otoczenie radiowe. Bluetooth pracuje w paśmie 2,4 GHz — tym samym co szpitalne Wi-Fi — i łączy się nie tylko ze stacją, ale też bezpośrednio z komputerem czy tabletem przez profile HID i SPP. GM4600 HC używa systemu STAR na 433 MHz: niższa częstotliwość lepiej przenika przez ściany i regały, nie konkuruje z siecią bezprzewodową i obsługuje do 16 skanerów na odbiornik, ale łączy się wyłącznie ze swoją stacją. W budynku z gęstą siecią Wi-Fi i wieloma urządzeniami medycznymi STAR bywa stabilniejszy; tam, gdzie skaner ma współpracować z laptopem albo tabletem, wygrywa Bluetooth.
